Запуск по протоколу I2C

Запуск осуществляется во время запуска (включения), перезапуска, выключения, потери подтверждения или

по конкретному адресу оборудования и кадру чтения/записи значения данных. Во время использования

запуска по I2C необходимо установить источником запуска линию данных для последовательной линии

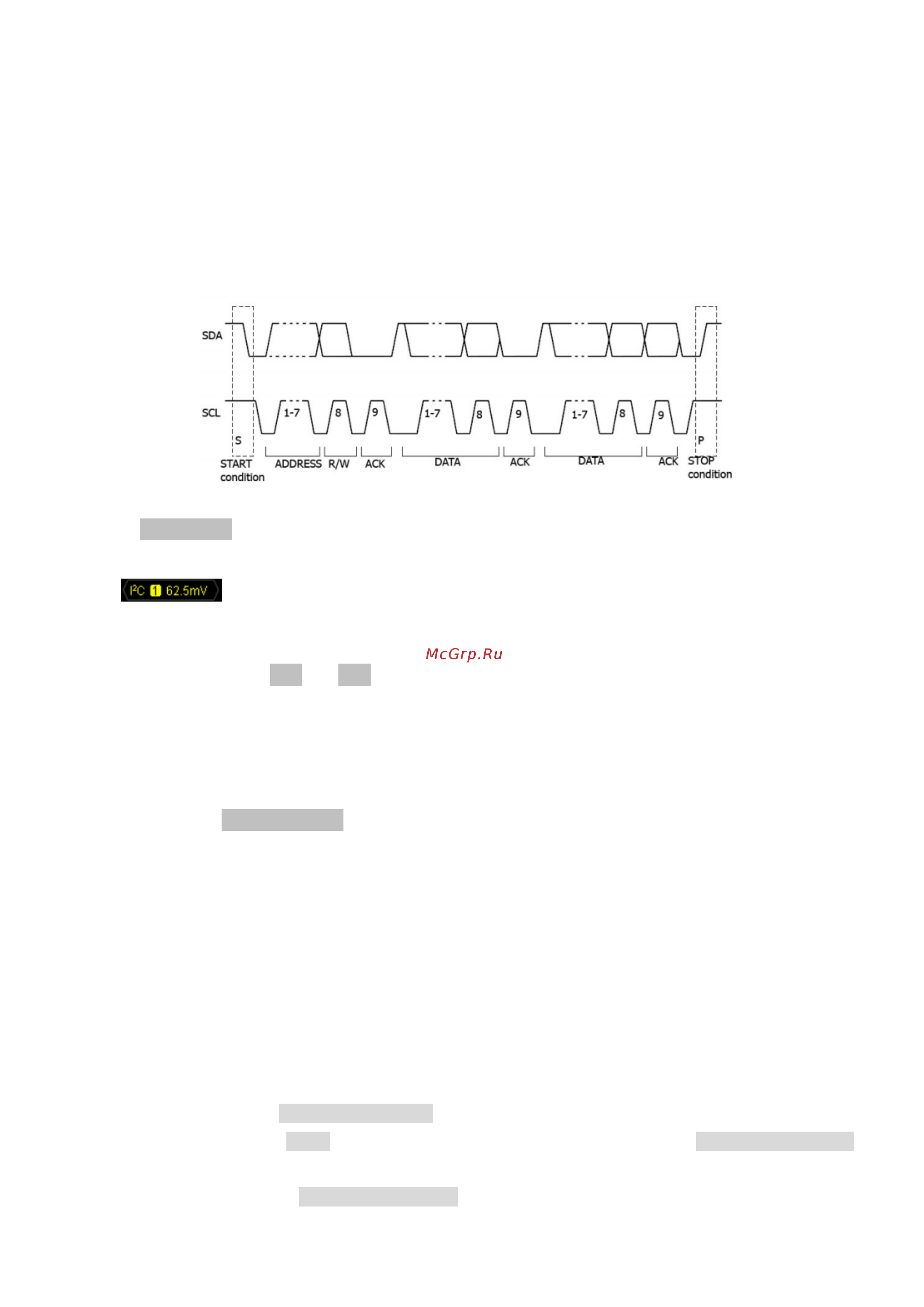

синхронизации (SCL) или линию последовательных данных (SDA). Ниже представлена полная схема

передачи данных через шину I2C.

Тип запуска:

Нажав Тип запуска, выберите “I2C”. В это время в правом верхнем углу экрана появится информация о

настройках запуска, как показано на нижеследующем рисунке.

Выбор источника:

Нажимая на клавиши SCL и SDA, поочередно задайте источники данных для линии времени

последовательной передачи данных (SCL) и линии последовательных данных (SDA).

В качестве источника запуска можно выбрать CH1-CH4. Текущий источник будет отображен в правом

верхнем углу экрана.

Условия запуска:

Нажав на клавишу Условия запуска, выберите необходимые условия запуска.

• Запуск (включение): запуск осуществляется, когда линия SCL высоко, а линия данных SDA падает

сверху вниз.

• Перезапуск: запуск осуществляется, когда появляются другие условия запуска (включения) до того,

как выполнились условия выключения.

• Выключение: запуск осуществляется, когда линия SCL высоко, а линия данных SDA поднимается

снизу вверх.

• Потеря подтверждения: запуск осуществляется в любой промежуток времени подтверждения

положения времени на линии SCL, если линия SDA высоко.

• Адрес: Запуск осуществляется по фронту линии времени (SCL), соответствующему одному байту

линии данных (SDA), после установки адреса (в направлении чтения, записи или чтения/записи).

После выбора данного условия:

-- Нажмите кнопку Ширина бита адреса для выбора параметра «7 бит» или «10 бит».

-- Нажмите кнопку Адрес для выбора значения адреса, согласно параметру Ширина бита адреса

диапазон настройки будет составлять от 0 до 127 или от 0 до 1023.

-- Нажмите на кнопку Направление данных для выбора «Чтение», «Запись» или «Чтение/запись».
