пакета.

• Нажав на клавишу Маркер остановки пакета, настройте маркер остановки пакета при передаче данных.

Допустимо настроить 00 (NULL), 0A (LF), 0D (CR), 20 (SP) или FF.

6. Настройка параметров, имеющих отношение к отображению.

Нажав на клавишу Отображение системы счисления, выберите формат отображения шины:

шестнадцатеричная система счисления, десятичная система, двоичная система или ASCII.

Нажав на клавишу Отклонение, при помощи можно отрегулировать позицию вертикального

отображения шины.

Нажав на клавишу Состояние BUS, включите или отключите отображение шины.

7. Список декодирования

В списке декодирования отображаются данные после декодирования и соответствующее время и информация

об ошибке на линии данных TX и RX в формате таблицы. Можно применять для уже расшифрованных

данных, со сравнительно длительным наблюдением, таким образом можно избежать ситуаций нечеткого

отображения данных во время наблюдения при помощи экрана.

Нажав на клавиши Список событий → Список событий, выберите “Включить” (обратите внимание на то,

что данное действие возможно только, когда “Состояние BUS” включено), это позволит войти в интерфейс

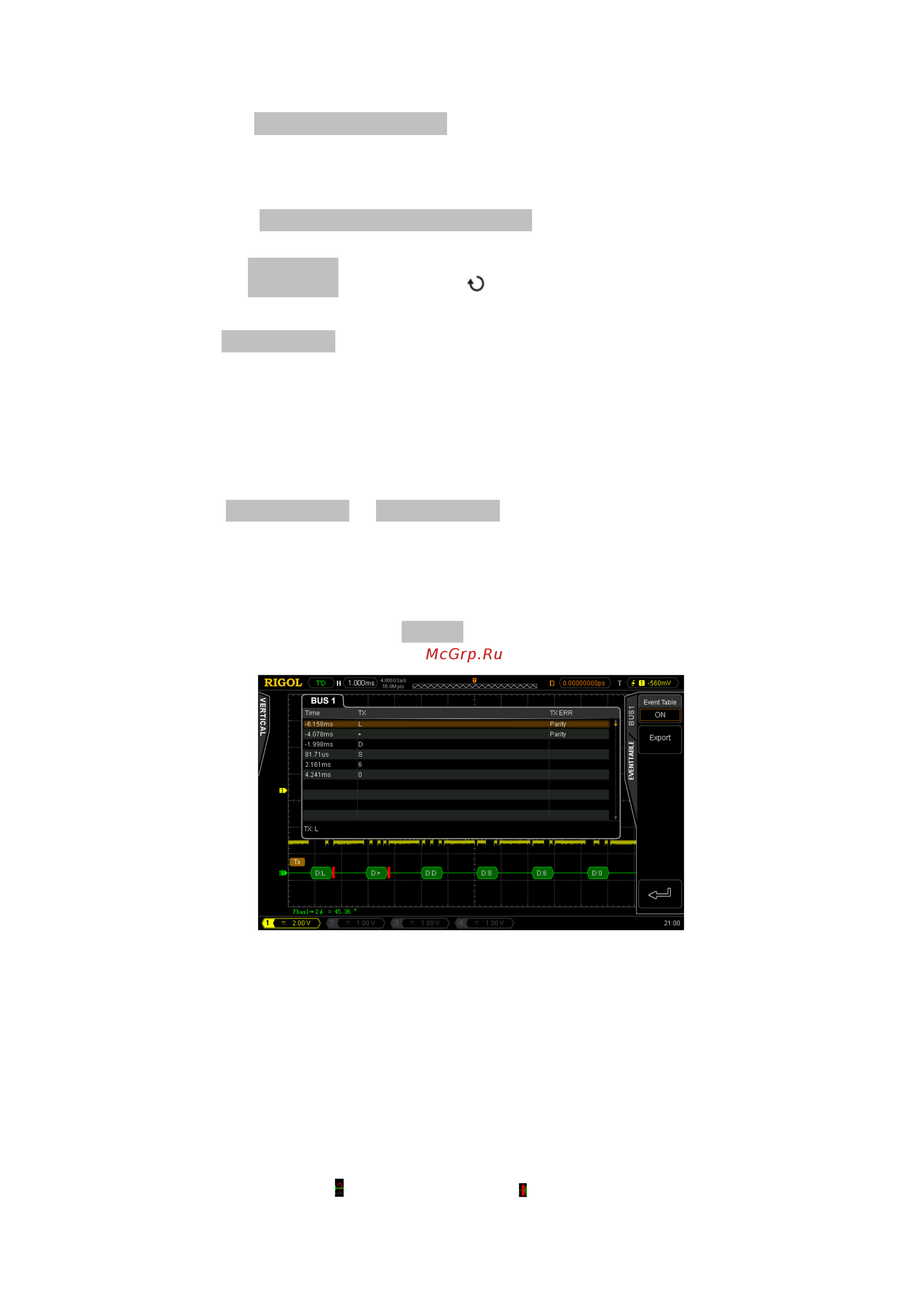

списка декодирования, как показано на нижеследующем изображении. Список декодирования перечисляет

данные после расшифровки поочередно во временной последовательности. Если в декодировании появится

ошибка, будет отображена соответствующая информация об ошибке. Если в данный момент в прибор уже

вставлена флэш-карта, нажав на клавишу Экспорт, пользователь может перенести перечень данных на

внешнюю флэш-карту в формате CSV.

8. Отображение ошибок при декодировании

В MSO4000/DS4000 в полной мере используются цвета, рисунки и др. ресурсы, что позволяет эффективно

отобразить результат протокольного декодирования, а это позволяет пользователю быстро найти

необходимую информацию.

Ошибка завершения кадра:

Означает возникновение ошибки, когда условия завершения кадра не удовлетворяют. Когда стоповый

бит настроен как 1.5, если стоповый бит не достигает 1.5, появится информация об ошибке красного

цвета (внимание: обозначение красного цвета может отображаться в двух разных видах отображения в

зависимости от величины горизонтальной временной развертки, когда временная развертка

сравнительно мала, появится “

”, в противном случае - “ ”).
