RIGOL 5. Запуск осциллографа
Руководство пользователя DS4000
12

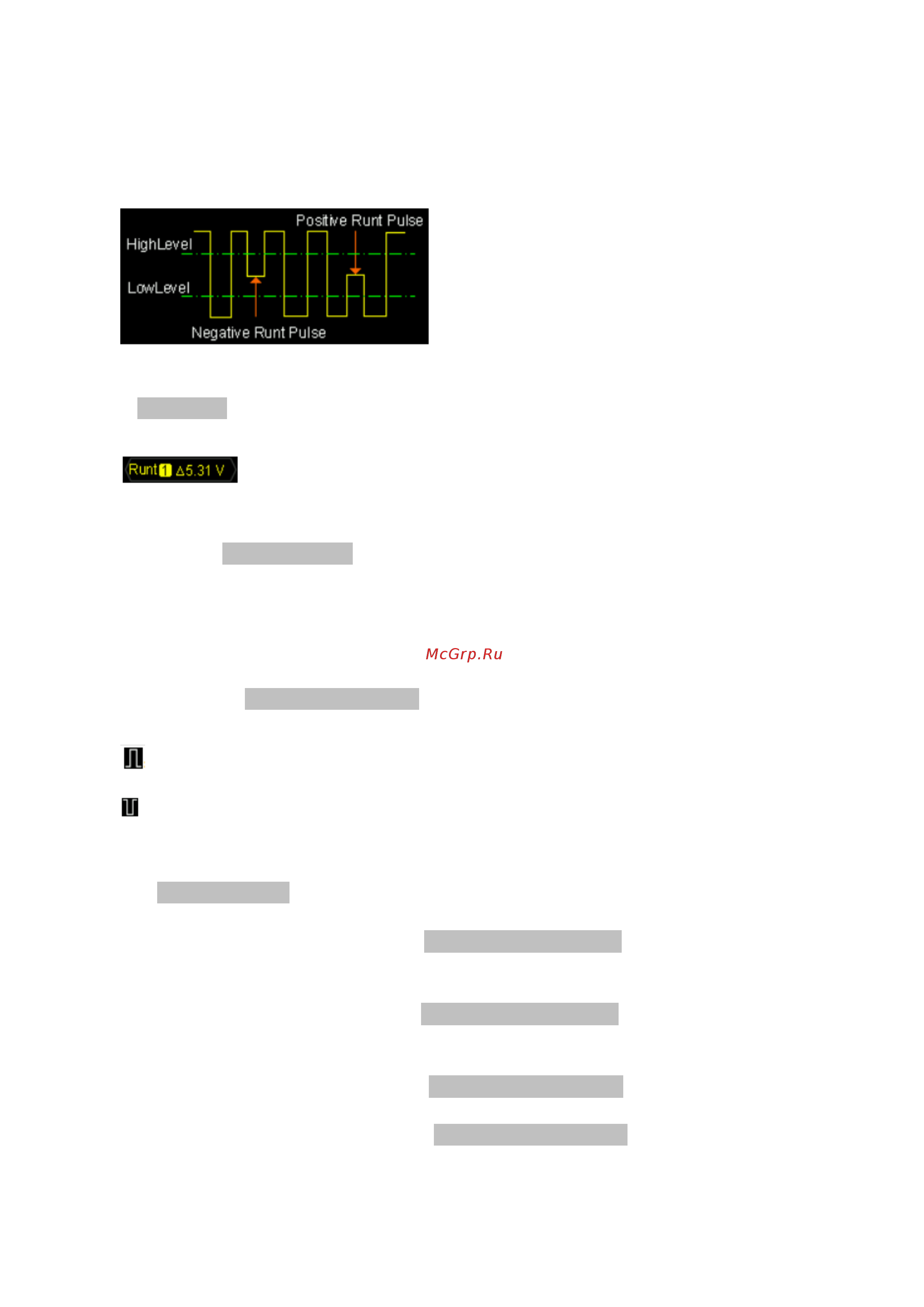

Запуск по недостатку амплитуды импульса
Используется для запуска по импульсу, который переходит через несколько уровней запуска, но не переходит
другой уровень запуска, как показано на рисунке ниже.
Тип запуска:
Нажав Тип запуска, выберите “запуск по недостатку амплитуды импульса”. В это время в правом верхнем
углу экрана появится информация о настройках запуска, как показано на нижеследующем рисунке.
Выбор источника:
Нажав на клавишу Выбор источника, выберите CH1-CH4 в качестве источника запуска. Текущий источник
отображается в правом верхнем углу экрана.
Внимание: только при выборе канала с подсоединенным сигналом в качестве источника запуска можно
добиться стабильного запуска.
Полярность импульсов:
Нажмите на клавишу Полярность импульсов для выбора полярности импульса, по недостатку амплитуды
которого будет происходить запуск.
• : положительная полярность, запуск по недостатку амплитуды положительного импульса.
•
: отрицательная полярность, запуск по недостатку амплитуды отрицательного импульса.
Условные обозначения пределов:
Нажав на Условия пределов, настройте условия ограничений запуска по недостатку амплитуды импульса:
• Независимо: при настройке “Независимо” не настраиваются условия пределов запуска.
• >: при настройке “>”, нажав на клавишу Нижний предел импульса, задайте минимальное значение
ширины импульса для запуска по недостатку амплитуды ширины импульса. Допустимый диапазон
настройки от 4 нс до 4 с.
• <: при настройке “<”, нажав на клавишу Верхний предел импульса, задайте максимальное значение
ширины импульса для запуска по недостатку амплитуды ширины импульса. Допустимый диапазон
настройки от 4 нс до 4 с.
• <>: при настройке “<>”, нажав на клавишу Верхний предел импульса, задайте максимальное значение
ширины импульса для запуска по недостатку амплитуды ширины импульса, допустимый диапазон
настройки от 4 нс до 4 с. Нажав на клавишу Нижний предел импульса, задайте минимальное значение
ширины импульса для запуска по недостатку амплитуды ширины импульса. Допустимый диапазон
настройки от 4 нс до 3.99 с.
