1. Введение RIGOL
Руководство пользователя DS4000
19

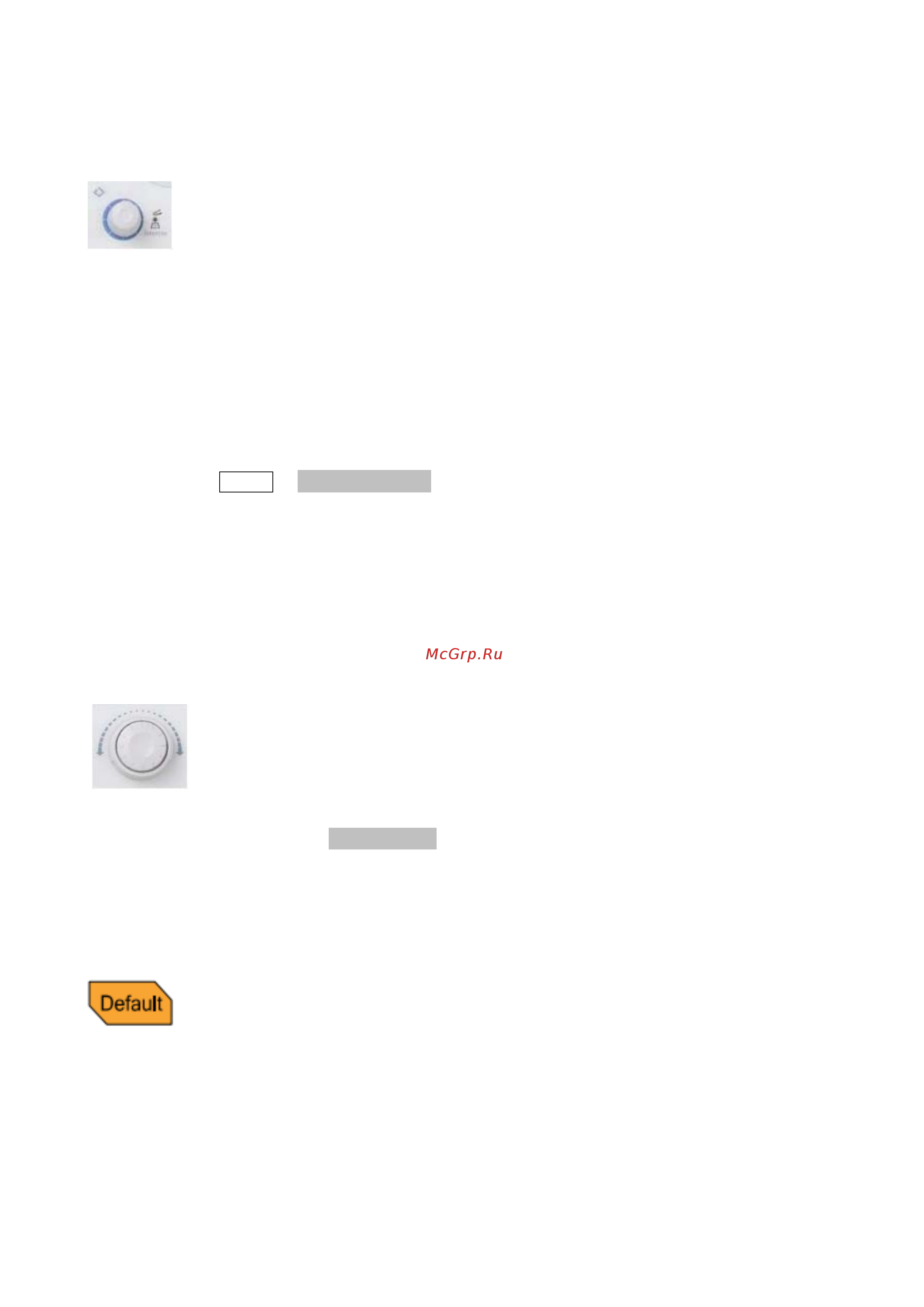

Многофункциональная ручка управления
Данной ручкой управления можно пользоваться для регулирования величины параметров, яркости
сигналов, а также для выбора меню (во время работы горит индикатор).
Во время ввода параметров поворот в направлении часовой стрелки увеличивает значение; поворот в
направлении против часовой стрелки уменьшает значение.
При работе не в меню (меню скрыто), поворачивая данную ручку управления, можно регулировать
яркость отображения сигналов. Пределы допустимой регулировки яркости от 0% до 100%. Поворот в
направлении часовой стрелки увеличивает яркость сигналов, поворот в направлении против часовой
стрелки снижает яркость сигналов. Нажатие на ручку управления восстановит яркость сигналов на
уровне 50%. Аналогичным методом можно регулировать яркость сигналов при помощи данной ручки,
войдя в меню Display → Яркость сигналов.
При работе в меню после нажатия любой клавиши меню, поворачивая данную ручку управления, можно
выбрать подменю данного меню, а затем, нажав на ручку управления, подтвердить выбор данное
подменю. А также возможно применение для изменения параметров, ввода имени файла и т.д.
Ручка навигации
Для некоторых цифровых параметров с большими пределами настройки данная ручка
управления предоставляет функцию быстрой регулировки / фиксации. Вращение по часовой
стрелке (против часовой стрелки) увеличивает (уменьшает) значение; внутренней ручкой
можно производить точную настройку, внешней ручкой - грубую настройку, чем больше
амплитуда поворота внешней ручки, тем быстрее скорость изменения значения. Например,
при воспроизведении сигналов, поворачивая данную ручку, можно быстро зафиксировать необходимый кадр
воспроизведения сигнала (меню “Текущий кадр”). Также имеются аналогичные меню: удержание запуска,
настройка ширины импульса, длительность градиента и т.д.
Конфигурация по умолчанию
Нажатие на данную клавишу восстановит конфигурацию осциллографа по умолчанию.
