RIGOL 1. Введение
Руководство пользователя DS4000
22

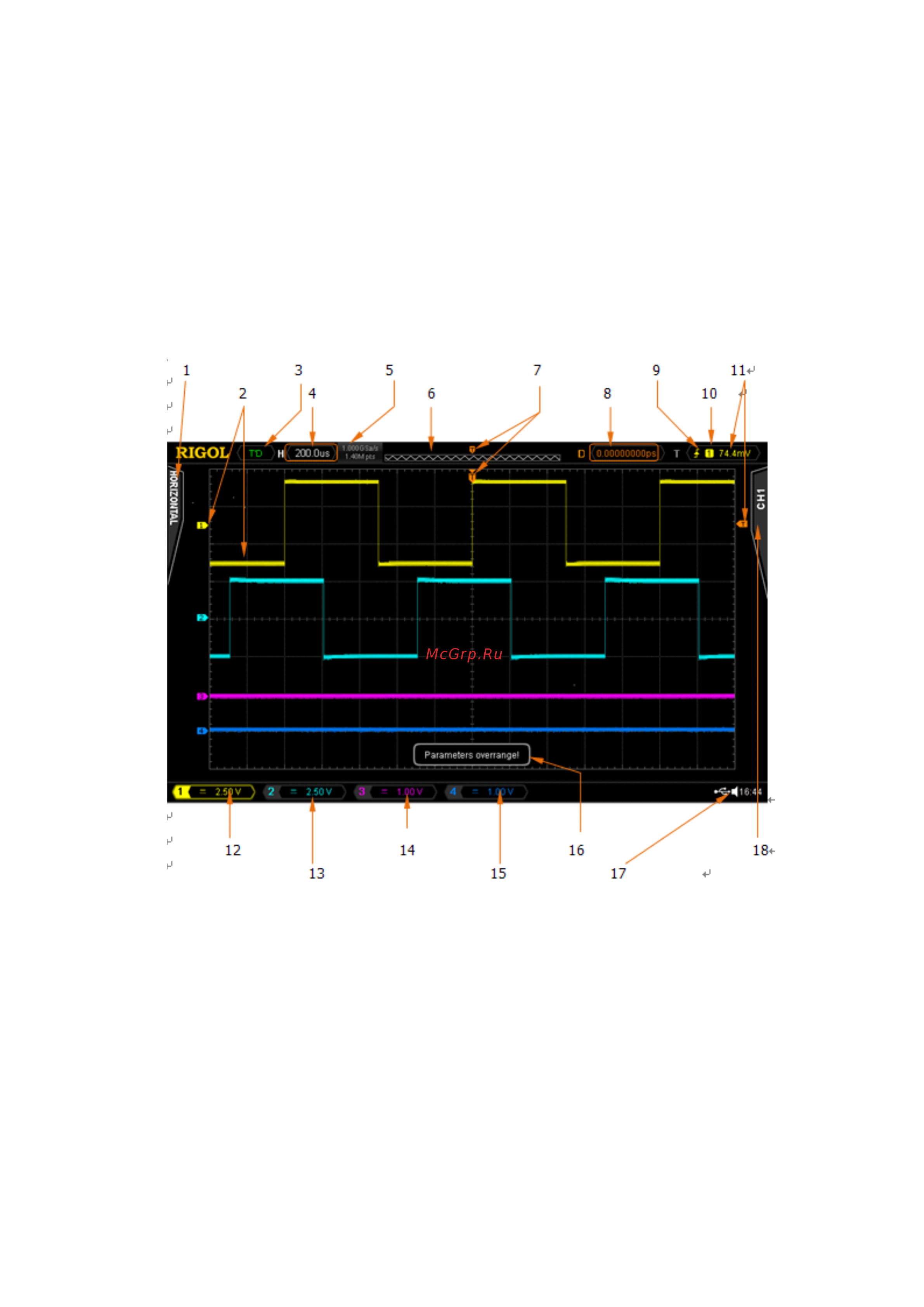

Пользовательский интерфейс
Осциллограф MSO4000/DS4000 оснащен 9-дюймовым WVGA (800*480) TFT LCD с 160,000 цветов. Стоит
отметить, что супер широкий экран на 14 клетками позволяет Вам наблюдать за более “длительным”
временем сигналов.
1. Опция автоматических измерений 2. Отметка / сигнал канала 3. Режим работы
4. Горизонтальная временная развертка 5. Коэффициент дискретизации / глубина памяти
6. Устройство запоминания осциллограмм 7. Положение запуска 8. Смещение запуска
9. Тип запуска 10. Источник запуска 11. Электрический уровень запуска
12. Вертикальная шкала CH1 13. Вертикальная шкала CH2 14. Вертикальная шкала CH3
1. Вертикальная шкала CH4 16. Информационное окно 17. Зона оповещений 18. Оперативное
меню
Рис. 1-12 Пользовательский интерфейс
