RIGOL 13. Настройка функций системы
Руководство пользователя DS4000
12
Автокоррекция
Программа автокоррекции позволяет осциллографу быстро достигнуть наилучшего рабочего состояния, а это
позволяет получить самые точные значения измерений. В любое время Вы можете воспользоваться данной
программой, особенно, когда пределы изменения температуры окружающей среды достигают или
превышают 5°C. Перед началом автокоррекции убедитесь, что осциллограф прогрелся или уже работает
более 30 минут.
Автокоррекция принимает выходящий из коннектора задней панели [Trig Out/Calibration] сигнал быстрого
фронта в качестве калибровочного сигнала. Подсоедините данный сигнал к 4 входным каналам и к входному

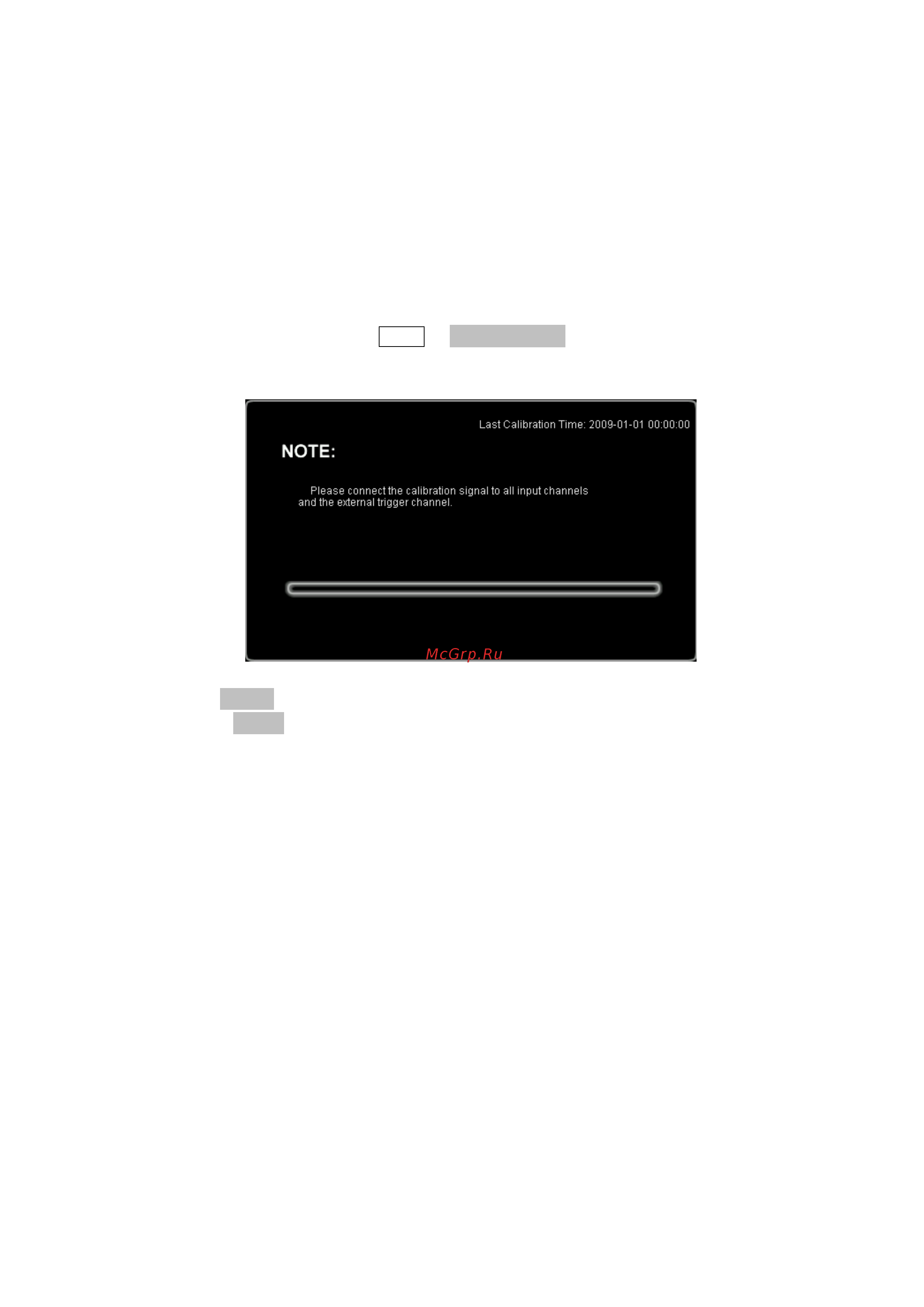

каналу внешнего запуска, затем нажмите Utility → Автокоррекция, на экране появится изображенный ниже
интерфейс автокоррекции.
Нажмите клавишу Начать, осциллограф запустит программу автокоррекции.
Нажмите клавишу Выйти, это позволит остановить автокоррекцию в любой момент и вернуться в
предыдущее меню.
Внимание: в процессе автокоррекции функции большей части клавиш заблокированы.
