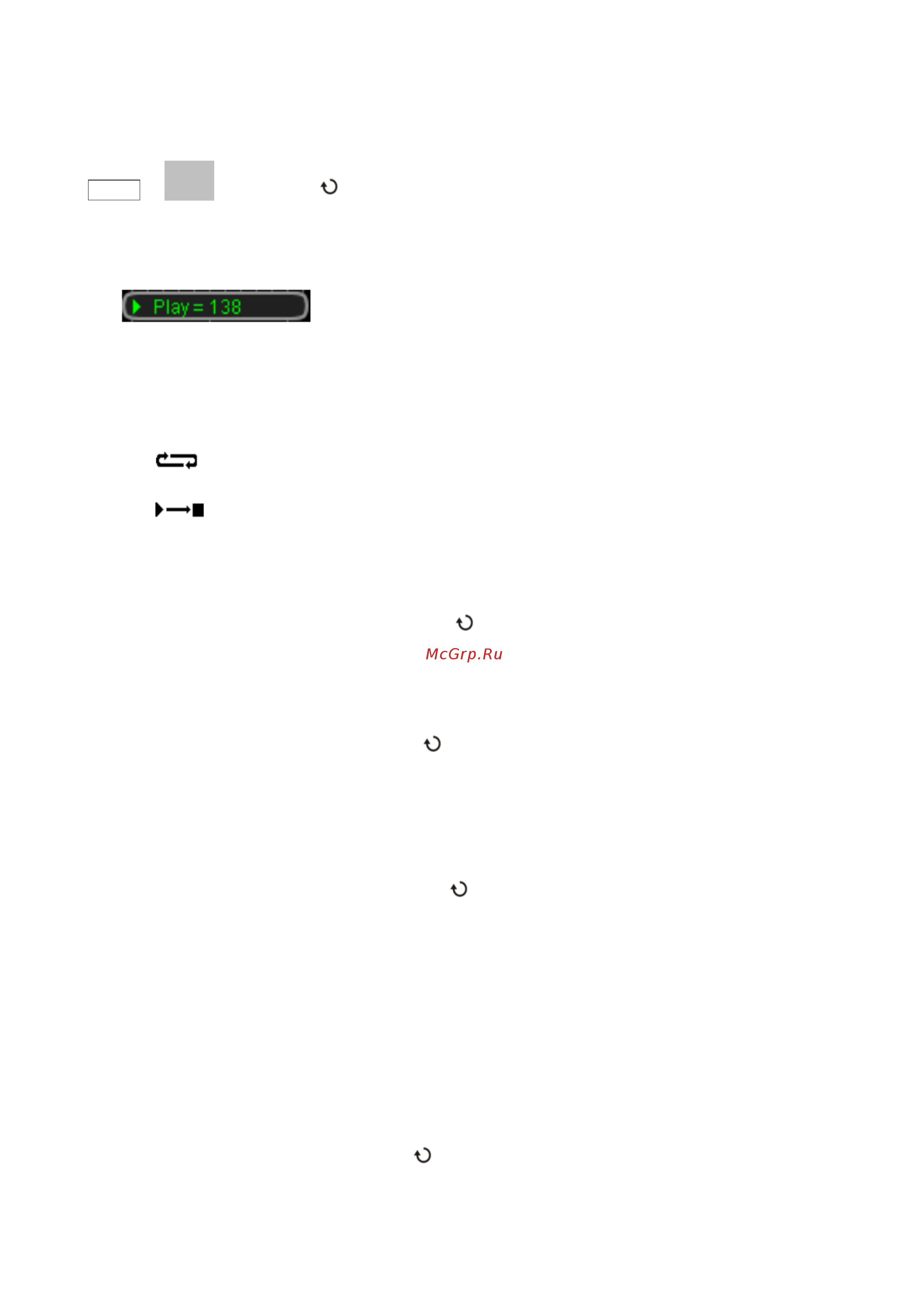

10. Запись сигнала RIGOL
Руководство пользователя DS4000
7
Воспроизведение сигнала
Воспроизведение сигналов позволяет вопроизвести уже записанные в данный момент сигналы. Нажмите на
Record → Режим, при помощи выберите “Воспроизвести”.
В это время в правом верхнем углу экрана будет отображаться информация, как на нижеследующем рисунке,
где описывается отображаемый в данный момент кадр, в процессе воспроизведения данное значение
непрерывно меняется.
Пожалуйста, ознакомьтесь с нижеследующим описанием настройки параметров воспроизведения.
1. Режим воспроизведения
Нажатием на данную клавишу выберите режим воспроизведения “цикл” или “один раз”.
: цикличное воспроизведение, после вопроизведения от начального кадра до конечного кадра
будет производится повторное воспроизведение до ручной остановки.
: одноразовое воспроизведение, остановка после вопроизведения от начального кадра до
конечного кадра.
2. Временной интервал
Нажав на данную клавишу, при помощи
настройте временной интервал воспроизведения.
Допустимый диапазон настройки от 100 ns до 10 s, по умолчанию - 100 ns.
3. Начальный кадр
Нажав на данную клавишу, при помощи
настройте начальный кадр повторного воспроизведения.
По умолчанию - 1, максимально допустимое число настройки является максимальным числом
записанных кадров.
4. Текущий кадр
Нажав на данную клавишу, при помощи
или используя навигационную ручку управления,
настройте текущий кадр, по умолчанию он равен конечному кадру, пределы настройки “текущего кадра”
имеют отношение к настройкам “начального кадра” и “конечного кадра”.
В процессе настройки на экране синхронно будут отображаться соответствующие текущему кадру
сигналы, т.е. ручное воспроизведение.
Если после настройки данных параметров Вы будете производить воспроизведение, данное меню
автоматически отрегулируется на соответствующее число в качестве начального кадра, а также будет
непрерывно меняться в процессе воспроизведения.
5. Конечный кадр
Нажав на данную клавишу, при помощи
настройте конечный кадр воспроизведения. По умолчанию
это общее число кадров воспроизводимого сигнала.
