10. Запись сигнала RIGOL
Руководство пользователя DS4000
9
Анализ сигнала

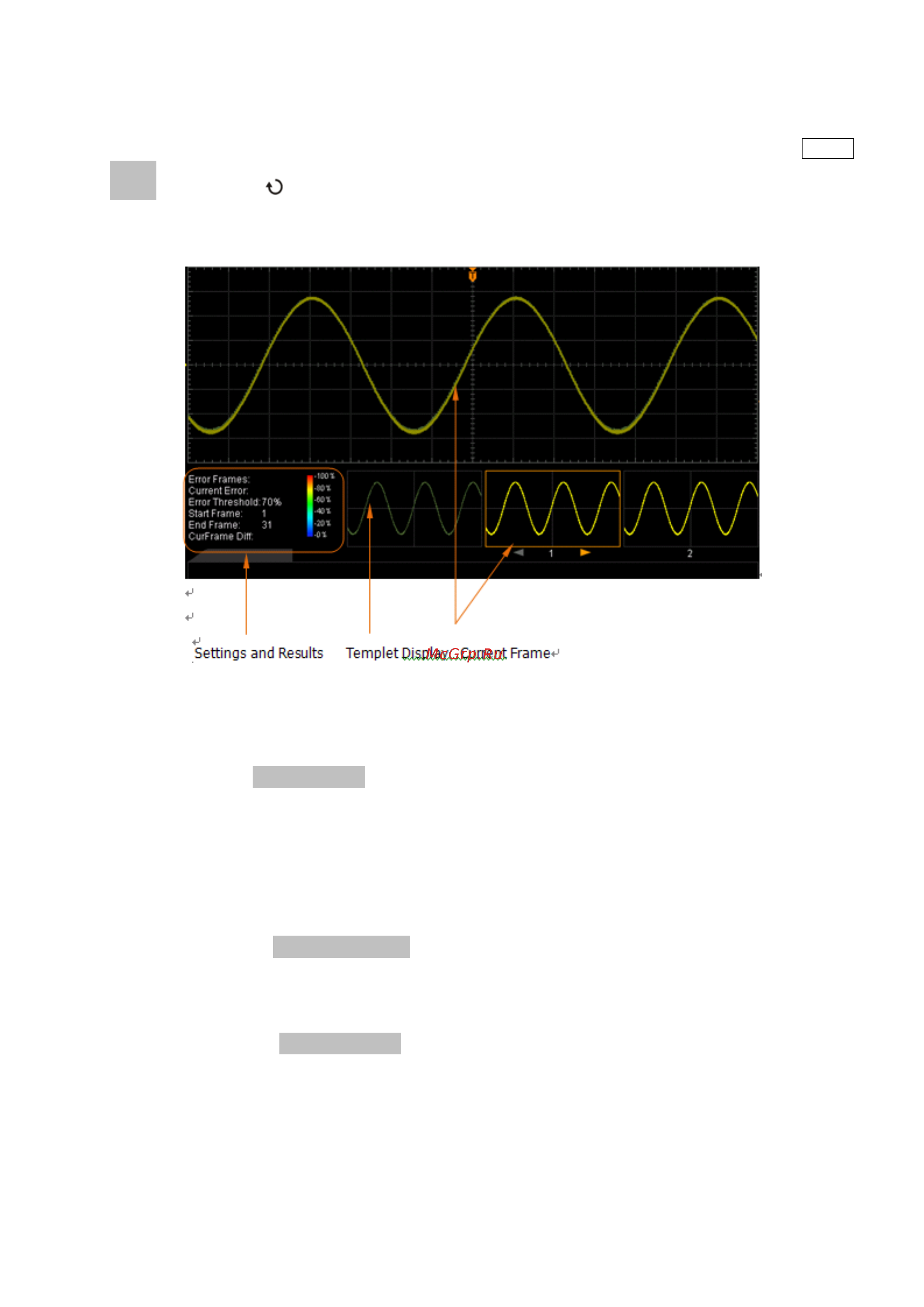

Анализ сигнала позволяет проанализировать в данный момент уже записанные сигналы. Нажмите на Record
→ Режим, при помощи , выбрав “режим анализа”, откройте меню анализа сигналов. В это время экран
будет поделен на 2 участка отображения, как показано ниже:
Настройте соответствующие параметры анализа сигналов, ознакомившись с нижеследующим описанием.
1. Режим анализа
Нажмите клавишу Режим анализа и выберите необходимый режим анализа.
• Режим геометрического места точек: анализ производится на основании заданного пользователем
шаблона. Подробное объяснение см. в “Анализ на основании геометрического места точек”.
• Допусковая проверка: анализ производится на основании созданных пользователем норм
допусковой проверки. Подробное описание см. в “анализ на основании норм допусковой проверки”.
2. Выбор источника
Нажав на клавишу Выбор источника, выберите необходимый анализируемый канал (CH1-CH4).
Внимание: возможно выбрать только открытые в данный момент каналы).
3. Начало анализа
Нажатие на клавишу Начало анализа запустит анализ сигналов. Внимание: в процессе анализа на
экране будет отображаться полоса продвижения процесса, в это время не разрешается изменять
настройки. По завершению анализа на экране будут отображены результаты анализа “количества
ошибочных кадров”, “текущего кадра ошибки” и “дифференциала текущего кадра”; одновременно
текущий кадр будет зафиксирован на первом ошибочном кадре. Как показано на нижеследующем
рисунке.
В это время при помощи меню можно зафиксировать на следующий ошибочный кадр, предыдущий
