14. Удаленное управление RIGOL
Руководство пользователя DS4000
5
Управление через LAN
1. Подсоединение оборудования
При помощи сетевого кабеля подсоедините осциллограф к Вашей локальной сети.
2. Конфигурация параметров сети
Настройте параметры сети осциллографа в соответствии с описанием в разделе “Настройка LAN”.
3. Поиск ресурсов оборудования

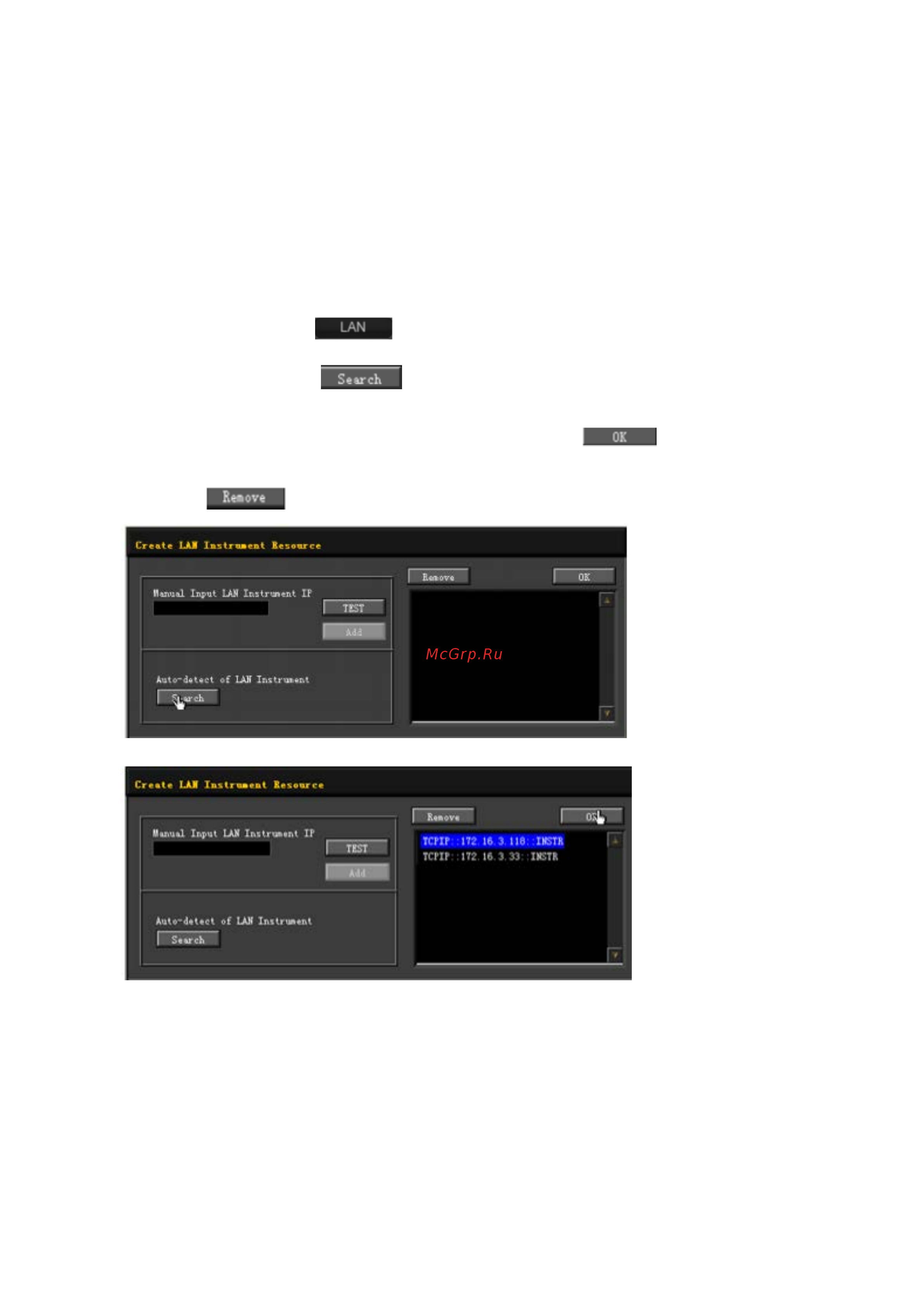

Откройте Ultra Sigma, нажмите
, в Ultra Sigma появится изображенное ниже диалоговое окно, как
показано на рис. (a), нажмите
, начнется поиск ресурсов осциллографа, подсоединенного к
локальной сети, обнаруженные ресурсы прибора будут отображены в правом диалоговом окне, как показано
на рис. (b), выберите необходимое Вам имя ресурса, нажмите
, это позволит завершить
добавление. Внимание: при необходимости удаления ненужных ресурсов следует выбрать имя данного
ресурса, нажать
, удаление будет произведено, как показано на рис. (c):
рис. (a)
рис. (b)
