RIGOL 13. Настройка функций системы
Руководство пользователя DS4000
16
Управление опциями
Данный осциллограф снабжен множеством опций, что позволяет удовлетворить требования Пользователя к
измерениям. При необходимости приобретения соответствующих опций свяжитесь с Вашим дилером
RIGOL или отделом технической поддержки RIGOL. Через меню Вы можете увидеть в данный момент уже
установленные опции или активизировать серийные номера вновь приобретенных опций.
Нажмите Utility → Опции → Текущие опции, просмотрите установленные в данный момент опции
осциллографа. Нажав на клавишу Установка опций, Вы сможете войти в оперативное меню активизации
серийных номеров.

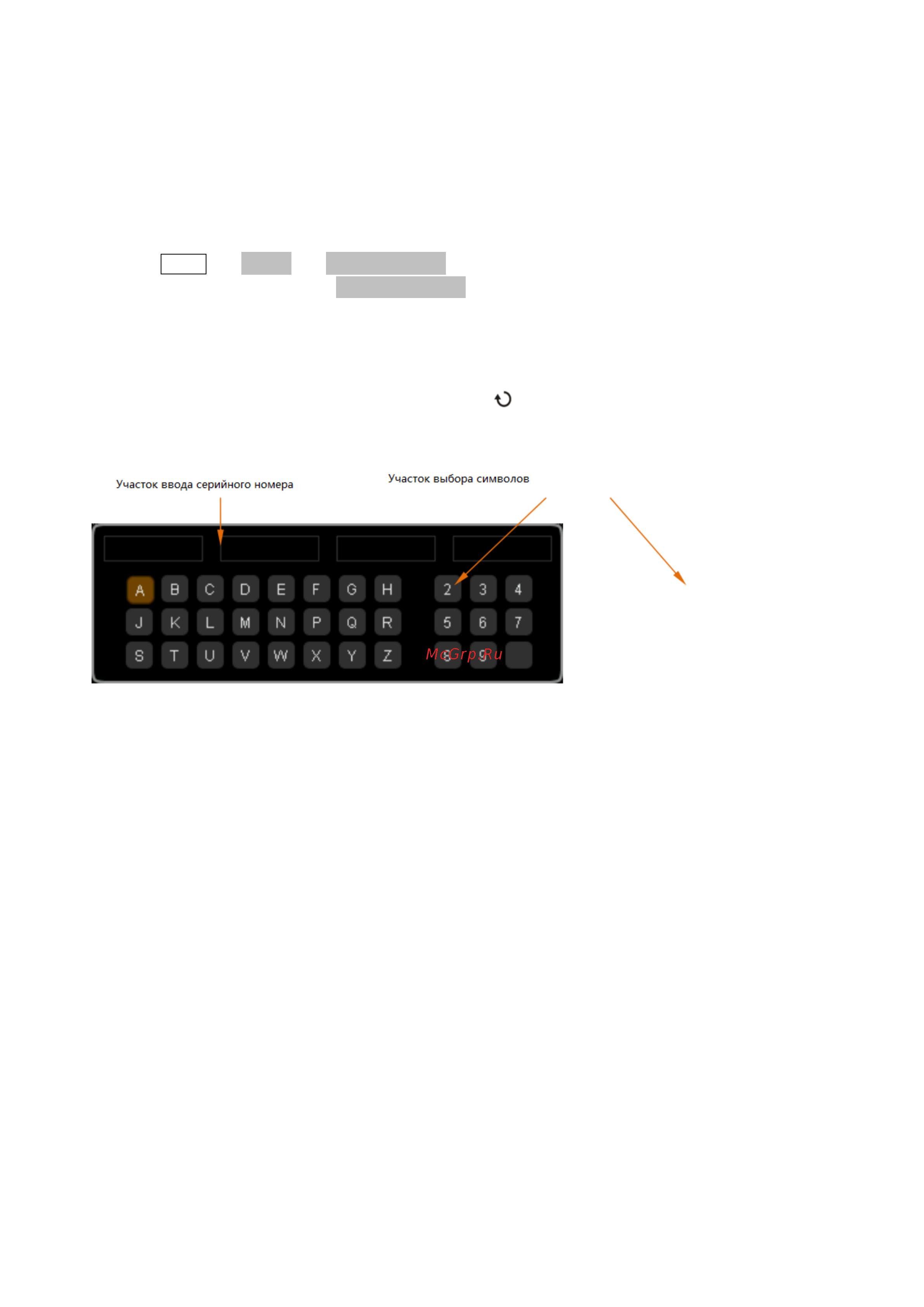

Интерфейс редактирования: нажав на данную клавишу, откройте интерфейс ввода серийного номера, как
показано на нижеследующем рисунке. При помощи
выберите символы на виртуальной клавиатуре,
нажатием на ручку управления введите данный символ.
Клавиша возврата на одну позицию: нажатием на данную клавишу поочередно удаляются символы в
“участке ввода серийного номера” справа налево.
Удалить: нажатием на данную клавишу удаляются все символы в “участке ввода серийного номера”
Применить: после нажатия на данную клавишу осциллограф в соответствии с введенным серийным
номером активизирует соответствующую опцию.
