11. Управление изображением RIGOL
Руководство пользователя DS4000
3
Настройка времени послесвечения
Нажмите Display → Послесвечение, настройте послесвечение осциллографа как минимальное значение,
конкретное значение (от 50 мс до 20 с) или неограниченное.

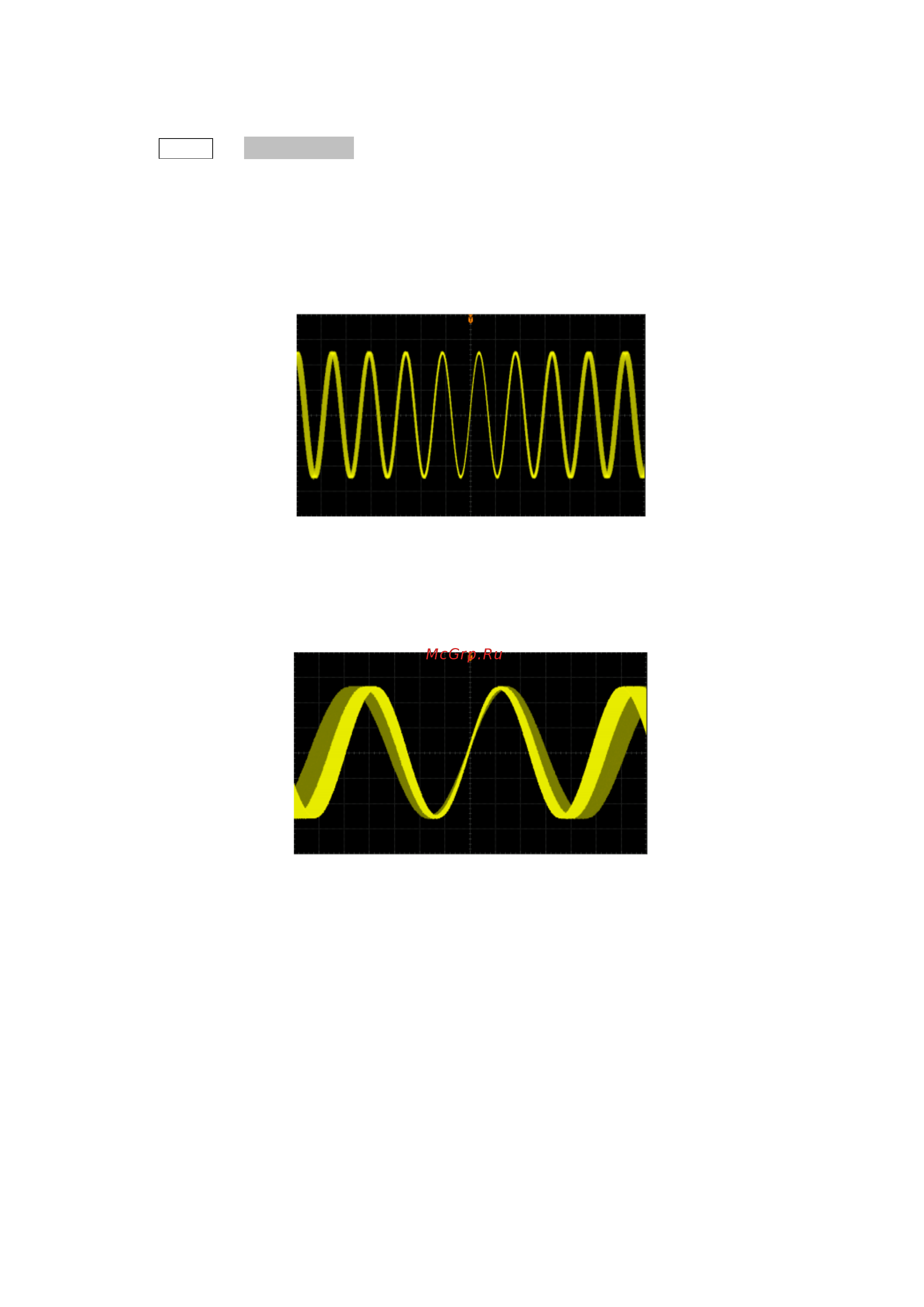

Ниже при помощи синусоидальных сигналов развертки по частоте представлены эффекты сигналов разного
времени послесвечения:
• Минимальное значение
Можно наблюдать за сигналом с высокой частотой обновления изменений.
• Конкретное значение
Можно наблюдать за сравнительно медленным изменением или дефектами со сравнительно низкой
вероятностью появления. Инерционность возможно настроить как 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 2 s,
5 s, 10 s или 20 s.
• Неограниченное
Когда осциллограф отображает сигналы новой дискретизации, ранее дискретизированные сигнал не
будут удалены. Уже дискретизированные сигналы будут отображаться цветом со сравнительно низкой
яркостью, вновь дискретизированные сигналы будут отображаться нормальной яркостью и цветом. При
использовании неограниченного времени послесвечения можно измерять посторонние шумы и
вибрации, захватывать случайные события.
