Rigol DS4022 [107/260] Запуск по шине flexray

5. Запуск осциллографа RIGOL

Руководство пользователя DS4000

Запуск по шине FlexRay

Запуск производится по кадру шины FlexRay, символу, ошибке или по последовательности начала передачи

(TSS). FlexRay – это дифференциальная последовательная шина, состоящая из трех последовательных

участков: сегмента заголовков, сегмента чистой нагрузки и конечного сегмента. Скорость передачи данных

доходит до 10 Мбит/с. Каждый кадр содержит статический и динамический участок, в конце каждого кадра –

интервал ожидания шины. В качестве физической среды используется неэкранированная витая пара. Можно

использовать экранированную витую пару, это улучшит показатели электромагнитной совместимости (ЕМС).

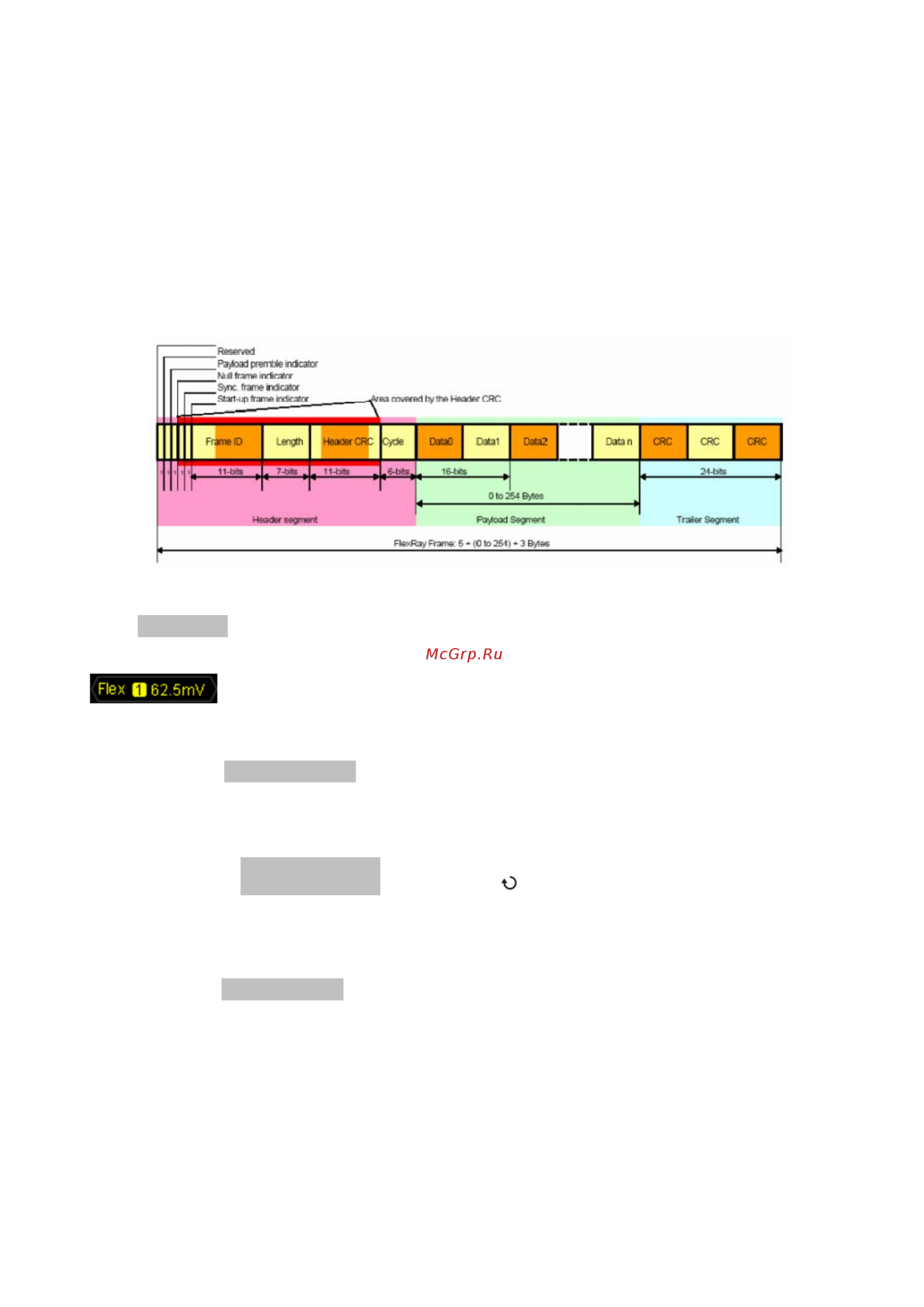

Ниже показана схема формата кадра протокола FlexRay.

Тип запуска:

Нажав Тип запуска, выберите “FlexRay”. В это время в правом верхнем углу экрана появится информация о

настройках запуска, как показано на нижеследующем рисунке.

Выбор источника:

Нажав на клавишу Выбор источника, выберите CH1-CH4 в качестве источника запуска. Текущий источник

отображается в правом верхнем углу экрана.

Скорость сигнала:

Нажав на клавишу Скорость сигнала, при помощи выберите необходимую скорость сигнала в

диапазоне 2.5 Мбит/с, 5 Мбит/с или 10 Мбит/с.

Услов ия запуска:

Нажав на клавишу Условия запуска, выберите необходимые условия запуска.

• Кадр: запуск по кадру шины FlexRay.

• Символ: запуск по CID (Channel Idle Delimiter, ограничитель ожидания канала сигнала), CAS (Collision

Avoidance Symbol, символ исключения коллизей), MTS (Media Access Test Symbol, символ теста доступа

сми к носителям) и WUP (Wakeup Pattern, режим пробуждения) шины FlexRay.

• Ошибка: запуск по ошибке в шине FlexRay, включая CRC ошибку заголовка и CRC ошибку кадра.

• TSS: запуск по последовательности начала передачи в шине FlexRay.

Внимание: поскольку возможность возникновения специальных кадров FlexRay очень мала, поэтому
