13. Настройка функций системы RIGOL
Руководство пользователя DS4000
15
Эталонная частота синхронизации

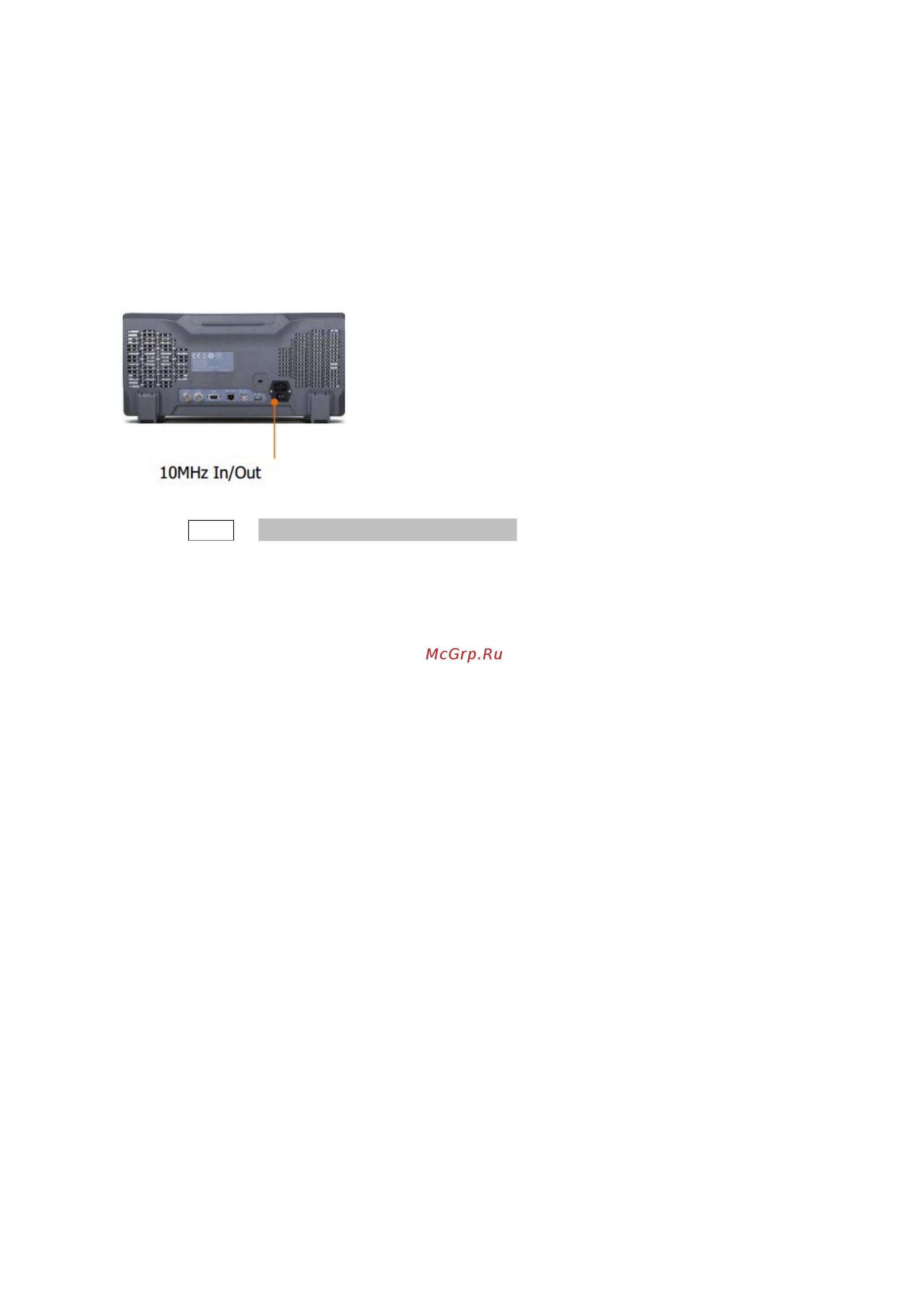

Данный осциллограф может выдавать из коннектора задней панели [10 МГц In/Out] сигнал синхронизации
захвата образцов с частотой 10 МГц. Осциллограф также может через этот коннектор принимать внешний
синхронизирующий сигнал частотой 10 МГц. Таким образом, может осуществляться синхронная работа
нескольких осциллографов.
Нажмите Utility → Эталонная частота синхронизации, выберите необходимый тип синхронизации.
выходной синхросигнал: коннектор [10 МГц In/Out] настраивается на выдачу сигнала, выдается
синхросигнал частотой 10 МГц.
входной синхросигнал: коннектор [10 МГц In/Out] настраивается на прием сигнала, осциллограф будет
принимать через этот коннектор внешний синхросигнал частотой 10 МГц.
