Запуск по протоколу RS232

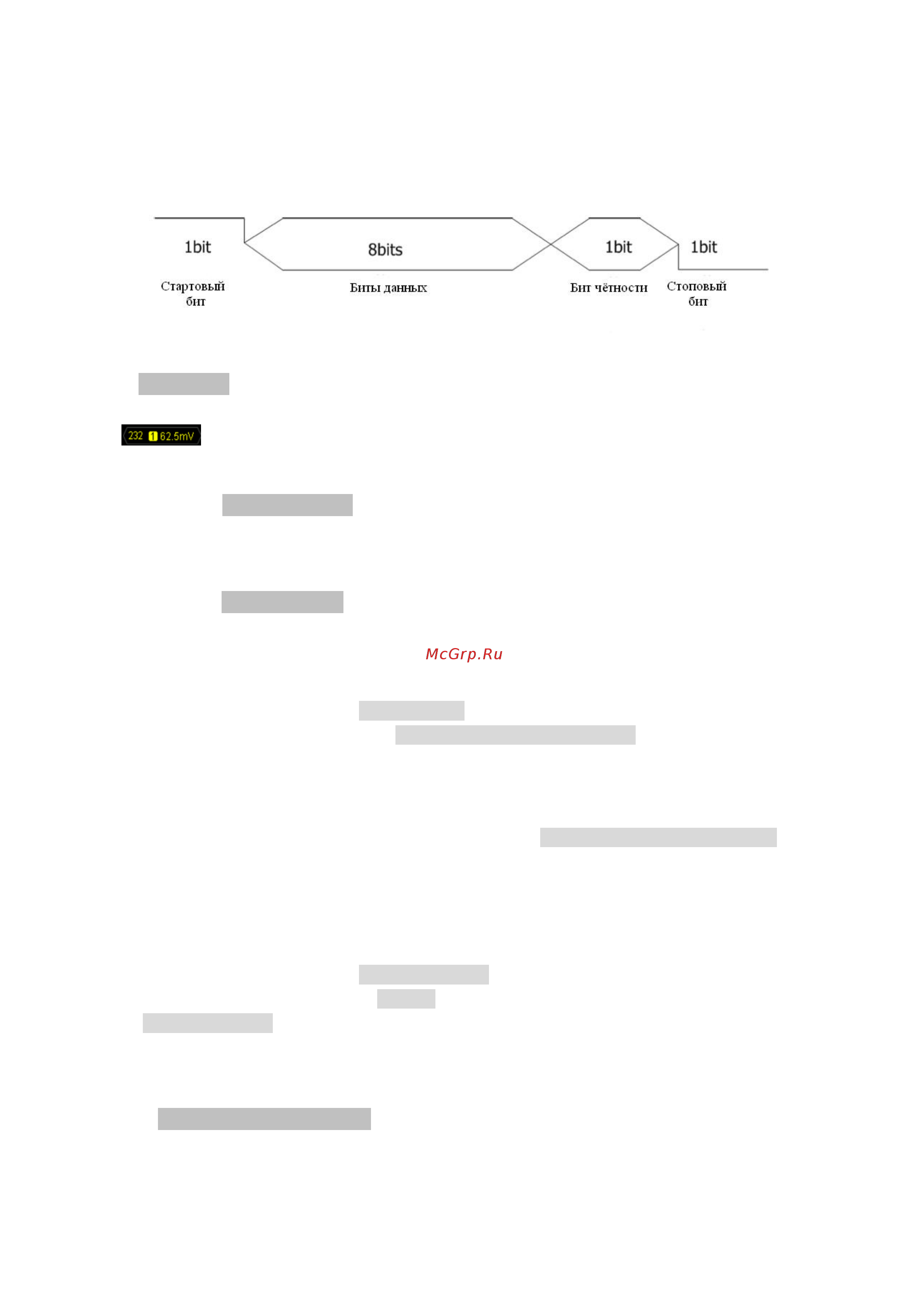

Действие запуска по началу кадра, кадру ошибки, ошибке проверки или данным, ниже изображена схема

протокольной спецификации RS232.

Тип запуска:

Нажав Тип запуска, выберите “RS232”. В это время в правом верхнем углу экрана появится информация о

настройках запуска, как показано на нижеследующем рисунке.

Выбор источника:

Нажав на клавишу Выбор источника, выберите CH1-CH4 в качестве источника запуска. Текущий источник

отображается в правом верхнем углу экрана.

Условия запуска:

Нажав на клавишу Условия запуска, выберите необходимые условия запуска.

• по началу кадра: положение запуска соответствует положению начала кадра.

• по кадру ошибки: запуск производится при обнаружении кадра ошибки. После выбора данного

режима:

-- нажмите экранную клавишу Стоповый бит, выберите «1 бит» или «2 бита»;

-- нажмите экранную клавишу Проверка четности-нечетности, выберите «Не проверять»,

«Проверка нечетности» или «Проверка четности».

Осциллограф будет судить о кадре ошибки в соответствии с настройкой этих параметров.

• по ошибке проверки: запуск производится при обнаружении ошибки во время проверки. После

выбора данного режима нажмите экранную клавишу Проверка четности-нечетности, выберите

«Проверка нечетности» или «Проверка четности». Осциллограф будет судить об ошибке проверки в

соответствии с данной настройкой.

• по данным: запуск по последнему биту установленных битов данных и проверочному биту

четности-нечетности. После выбора этого режима:

-- нажмите экранную клавишу Битность данных, выберите «5 бит», «6 бит», «7 бит» или «8 бит»;

-- нажмите экранную клавишу Данные, введите значение данных, в зависимости от настройки

Битность данных диапазон может быть следующим: 31, 63, 127 и 255;

Скорость передачи данных:

Выберите скорость передачи данных. Она равнозначна установленной частоте синхронизации. Нажмите на

клавишу Скорость передачи данных, выберите необходимую скорость передачи данных, допустимая

скорость: 2400 бит в секунду, 4800 бит в секунду, 9600 бит в секунду (по умолчанию), 19200 бит в секунду,

38400 бит в секунду, 57600 бит в секунду, 115200 бит в секунду и произвольное значение. После выбора
