RIGOL 6. Проведение измерений
Руководство пользователя DS4000
10
Автоматические измерения

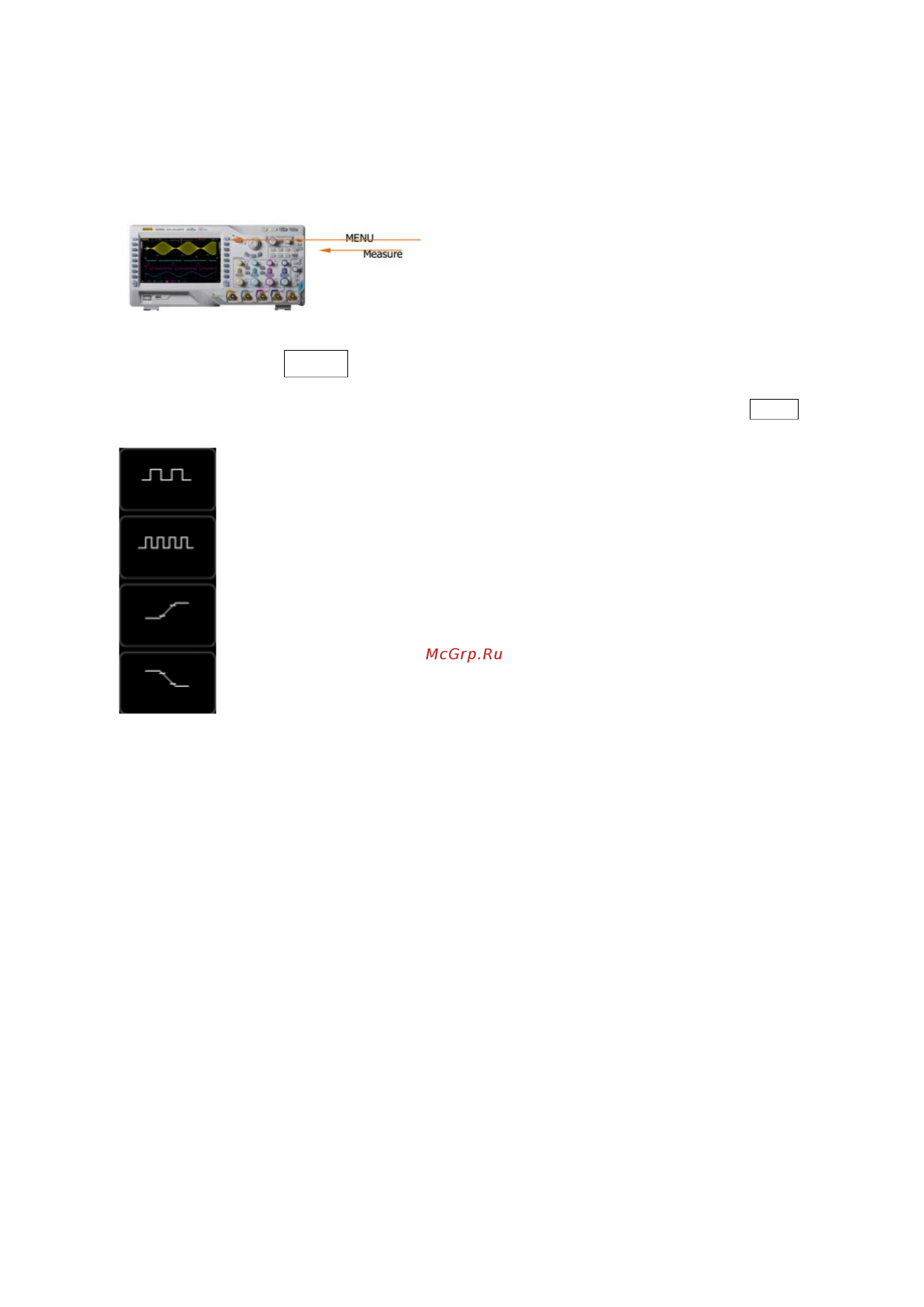

MSO4000/DS4000 предоставляет возможность автоматических измерений по 22 параметрам сигналов, а
также функции статистики и анализа результатов измерений. Кроме того, при помощи частотомера Вы также
можете производить более точные измерения частоты.
Быстрое измерение AUTO
Когда осциллограф уже правильно подключен и обнаружил входной сигнал, нажав клавишу AUTO, можно
запустить функцию автоматической настройки волн, а также открыть следующее меню:
Моноцикл: производятся моноциклические измерения “цикла” и “частоты” текущего
источника, результат измерений отображается в нижней части экрана.
Полицикл: производятся кратнопериодические измерения “цикла” и “частоты”
текущего источника, результат измерений отображается в нижней части экрана.
Передний фронт: производятся измерения “времени нарастания” текущего источника,
результат измерений отображается в нижней части экрана.
Задний фронт: производятся измерения “времени спадания” текущего источника,
результат измерений отображается в нижней части экрана.
Внимание: функция AUTO требует, чтобы частота измеряемого сигнала была не менее 50 Гц, коэффициент
заполнения более 1%, а амплитуда, как минимум, составляла 20 mVpp. Если параметры измеряемого сигнала
превышают данные пределы, появившееся меню, возможно, не будет отображать пункт быстрого измерения
параметров.
