6. Проведение измерений RIGOL
Руководство пользователя DS4000
23
Ручной режим
В данном режиме появятся два курсора. Вы можете вручную отрегулировать пару значений X (или Y),
внутрикурсорное приращение X (или приращение Y), а также обратную величину приращения X в волне
источника курсорного измерения (CH1-CH4 или MATH).

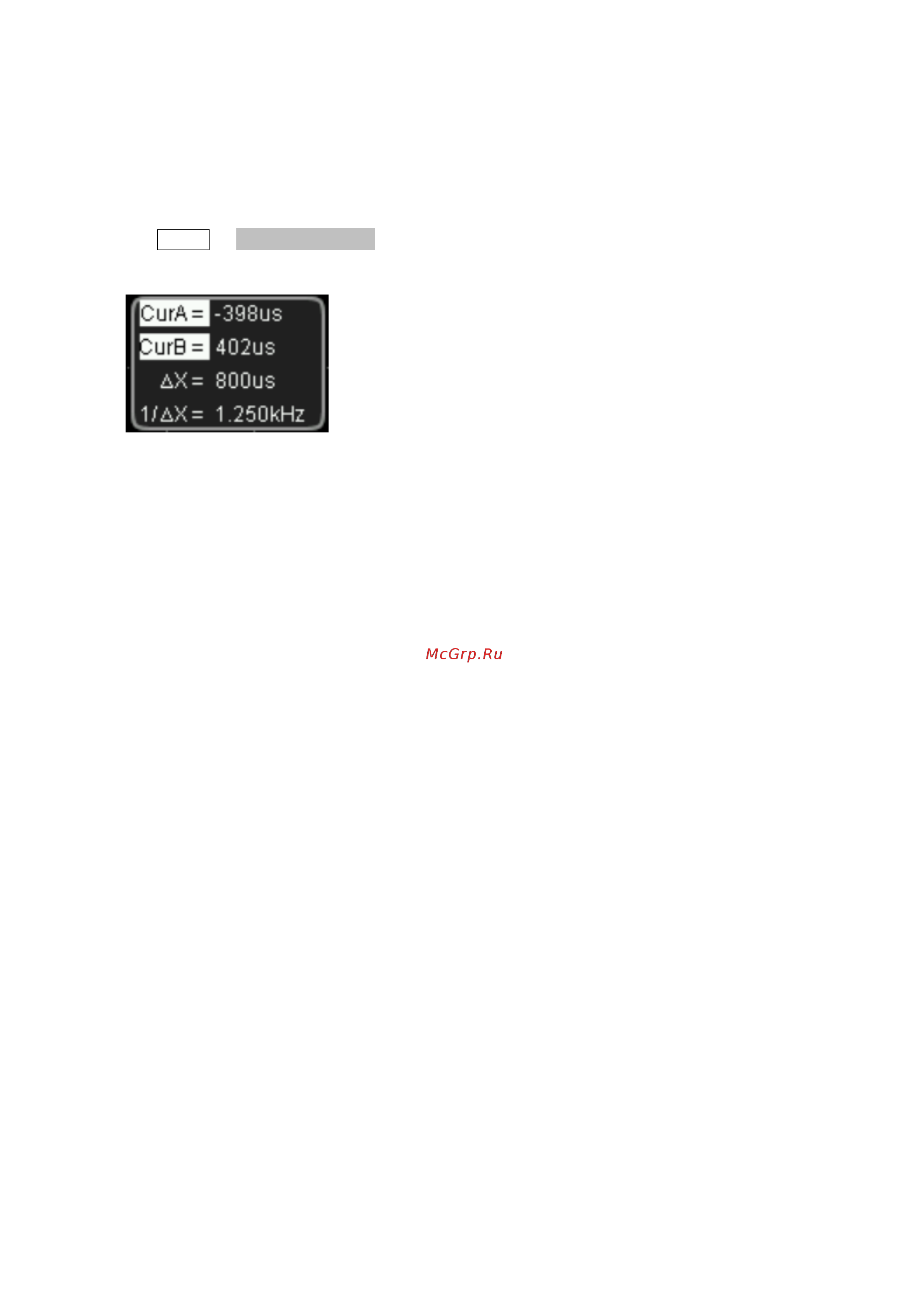

Нажмите Cousor → Курсорный режим → “Ручной”, включите функцию ручного курсорного измерения, в
левом верхнем углу экрана будут отображены результаты измерений, как показано на рис.:
Значение X или Y позиции курсора A (CurA): за основу значения X берется позиция запуска
(триггера), за основу значения Y берется точка заземления канала.
Значение X или Y позиции курсора B (CurB): за основу значения X берется позиция триггера, за
основу значения Y берется точка заземления канала.
Горизонтальное или вертикальное расстояние между курсором A и курсором B (∆X или ∆Y）.
Обратная величина горизонтального расстояния между курсором A и курсором B (1/∆X).
При необходимости ознакомьтесь с нижеследующим пошаговым описанием способа изменения параметров
курсорных измерений.
