![Rigol DS4022 [25/260] Внешние габариты](/img/pdf.png)
Rigol DS4022 [25/260] Внешние габариты
![Rigol MSO4052 [25/260] Внешние габариты](/views2/1472987/page25/bg19.png)
1. Введение RIGOL
Руководство пользователя DS4000
3

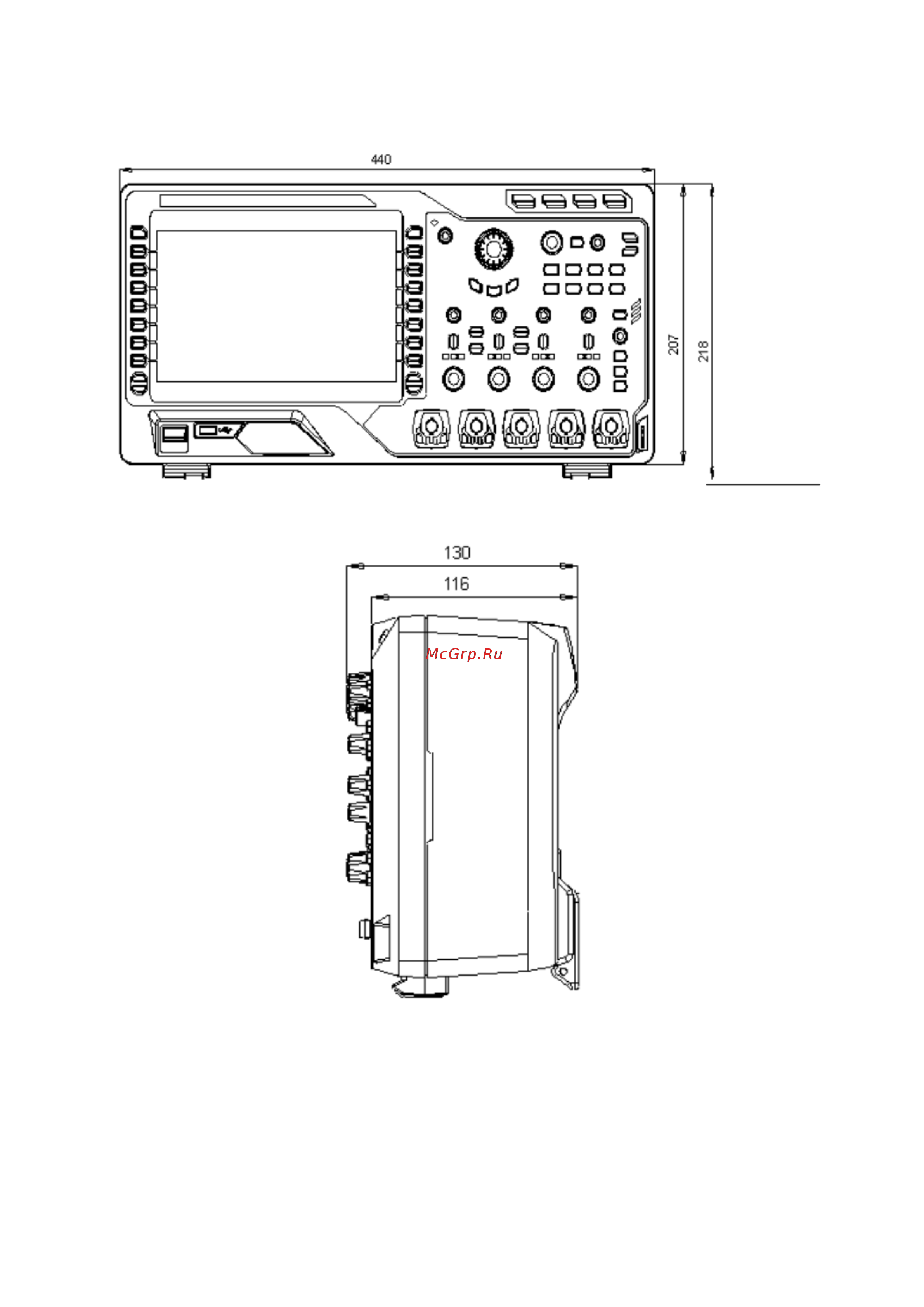

Внешние габариты
Рис. 0-1 Вид спереди ед. изм.: мм
Рис. 0-2 Вид сбоку ед. изм.: мм
