1. Введение RIGOL
Руководство пользователя DS4000
9
Подсоединение логического пробника
Компания RIGOL оснащает осциллографы серии MSO4000 логическими пробниками.
Подробную техническую информацию, связанную с логическим пробником, см. в
соответствующем руководстве пользователя логического пробника.
Соедините однопроводной разъем кабеля логического пробника с коннектором цифрового
канала [LOGIC D0-D15] на передней панели цифрового осциллографа серии MSO4000.
Внимание: перед соединением пробника с измеряемым оборудованием необходимо соединить
поставляемый как принадлежность адаптер логического пробника с соответствующим
разъемом ответвления (группой каналов).

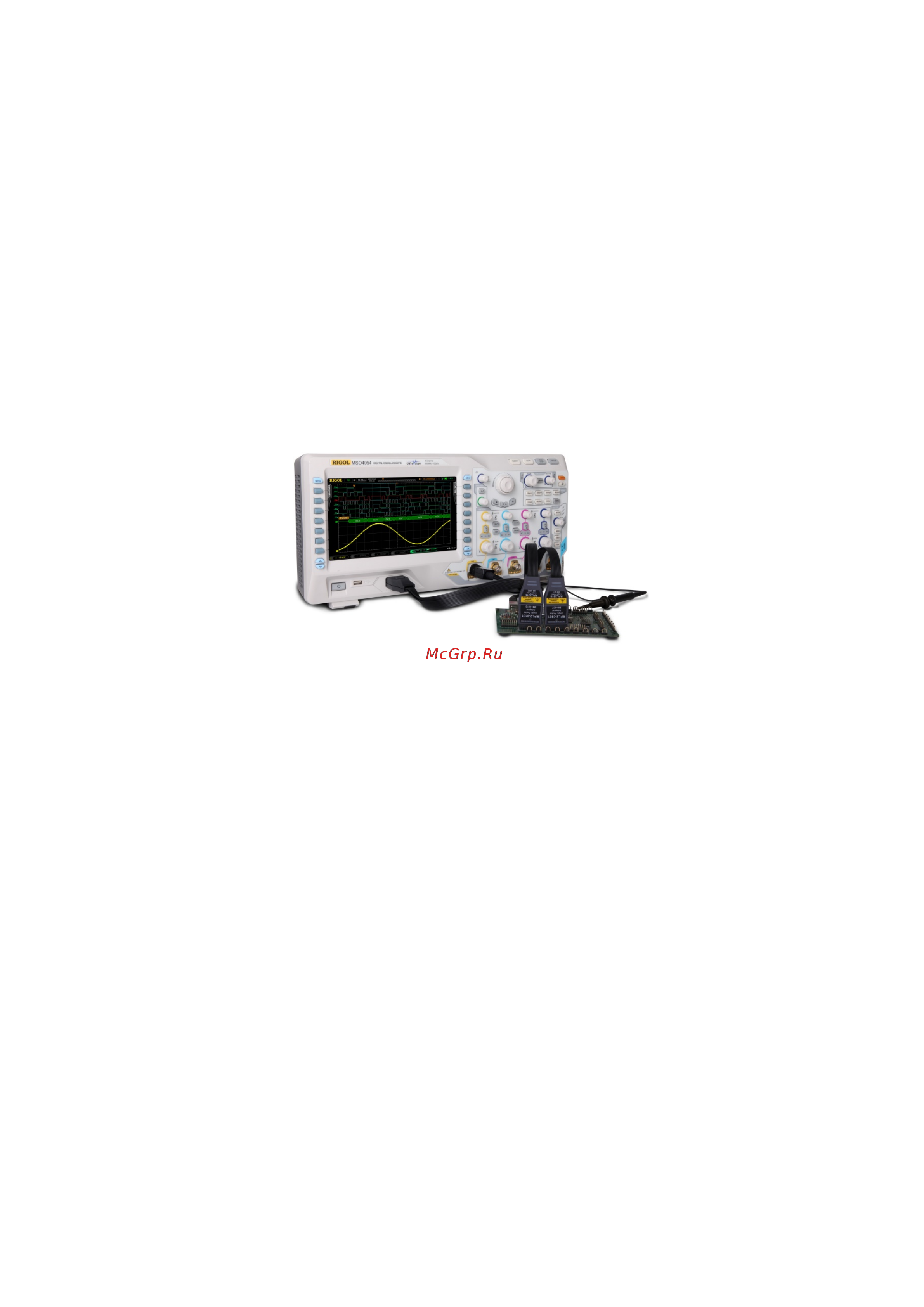

Рис. 10 Подсоединение логического пробника
