RIGOL 13. Настройка функций системы
Руководство пользователя DS4000
2
Конфигурация удаленного интерфейса
MSO4000/DS4000 при помощи шин LAN, USB и GPIB (с использованием переходника USB-GPIB от RIGOL)
может производить связь с ПК. Перед применением удаленного интерфейса ознакомьтесь с нижеследующим
описанием конфигурации соответствующих разъемов.
Настройка LAN

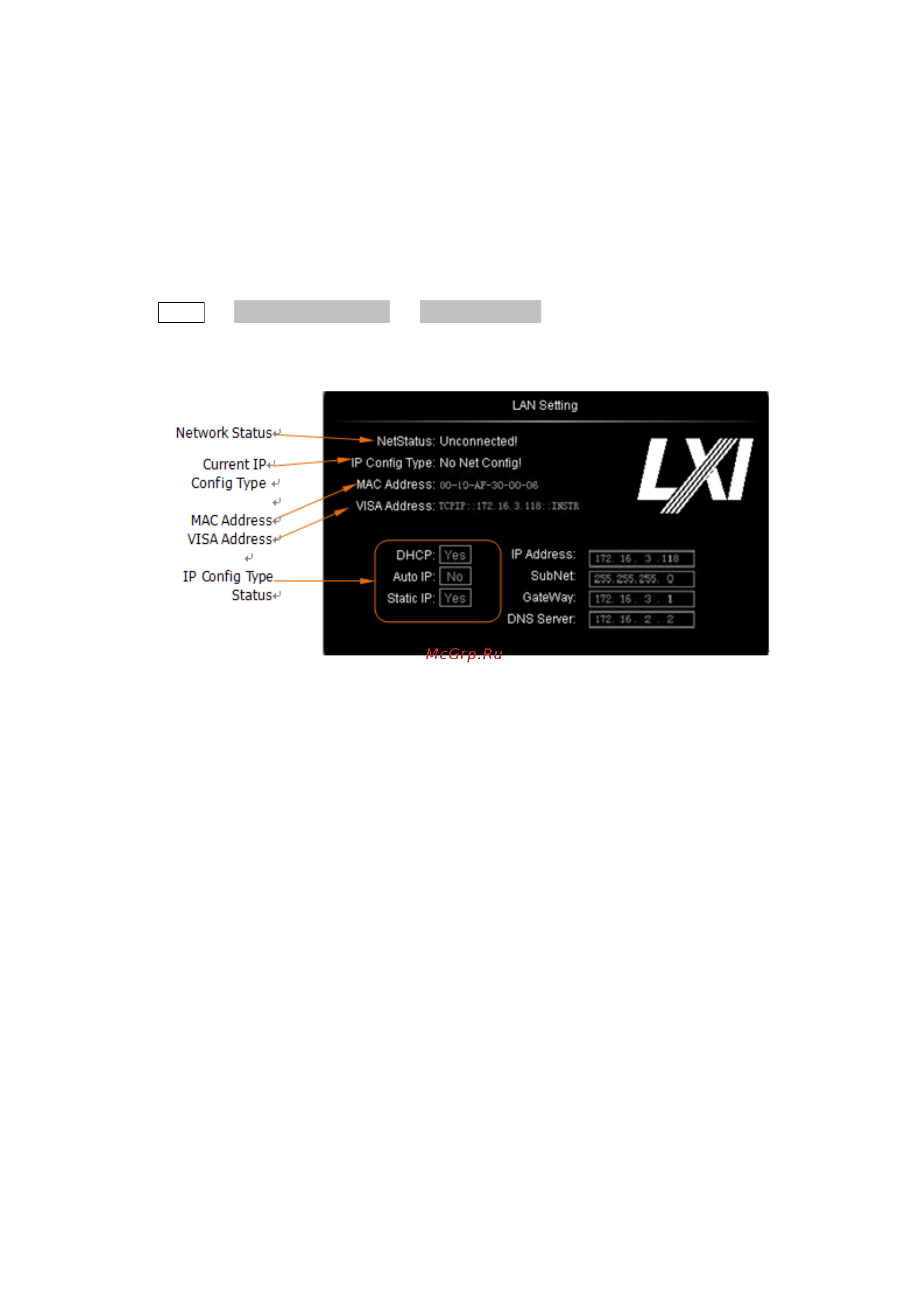

Нажмите Utility → Настройка разъемов → Настройка LAN, откроется интерфейс настройки LAN. Вы
можете просмотреть состояние подключения к сети и параметры конфигурации сети.
Состояние сети
При помощи сетевого кабеля подсоедините осциллограф к Вашей локальной сети. Сетевой разъем
осциллографа находится на задней панели. В соответствии с текущим состоянием подсоединения к сети
осциллограф будет выдавать различные напоминания:
Сеть сформирована удачно! (Net Config Success!)
Получение IP…(Acquire IP...)
Конфликт IP! (IP Conflict!)
Нет соединения! (Unconnected!)
Конфигурация DHCP не удалась! (DHCP Fail!)
Чтение состояния не удалось! (Read Status Fail!)
