1. Введение RIGOL
Руководство пользователя DS4000
11
Компенсация пробника
При первичном использовании пробника необходимо произвести регулировку компенсации, что позволит
совместить пробник и входной канал осциллографа. Не прошедшие компенсацию пробники или пробники с
отклонением компенсации могут привести к ошибке или погрешности измерений. Ниже описана
последовательность компенсации:
1. Выполните шаги 1, 2, 3 и 4 из предыдущего пункта “Функциональная проверка”.
2. Проверьте отображаемое состояние сигналов, сравните с ниже изображенными рисунками.

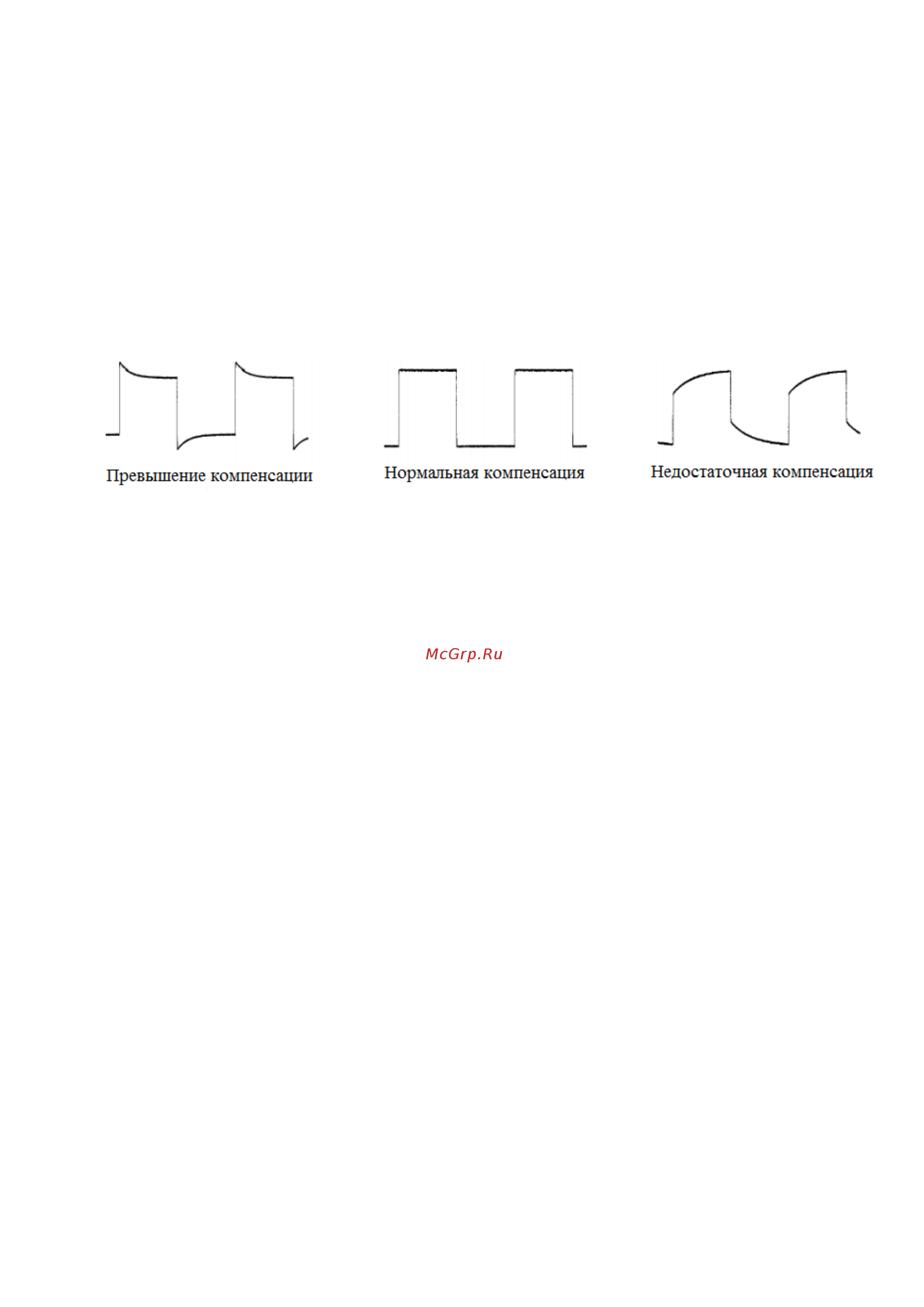

Рис. 1-9 Компенсация пробника
3. При помощи неметаллической отвертки отрегулируйте переменную емкость на пробнике до тех пор,
пока отображаемые сигналы не станут соответствовать рисунку “нормальная компенсация”.
