Rigol DS4022 [96/260] Запуск по коду

RIGOL 5. Запуск осциллографа

Руководство пользователя DS4000

Запуск по коду

Условия запуска распознаются при помощи поиска определенного кода. Кодом является логическая

комбинация «И» каналов. Значение каждого канала может быть установлено как H (высокий), L (низкий) или

X (игнорировать). В коде можно установить передний или задний фронт канала, после установки фронта,

если коды других каналов равнозначно установлены как “истина” (H или L), осциллограф будет производить

запуск по установленному фронту. Если фронт не установлен, осциллограф будет производить запуск по

последнему фронту, при котором код принял состояние “Истина”. Если коды всех каналов установлены как

“Игнорировать”, осциллограф не будет производить запуск.

Тип запуска:

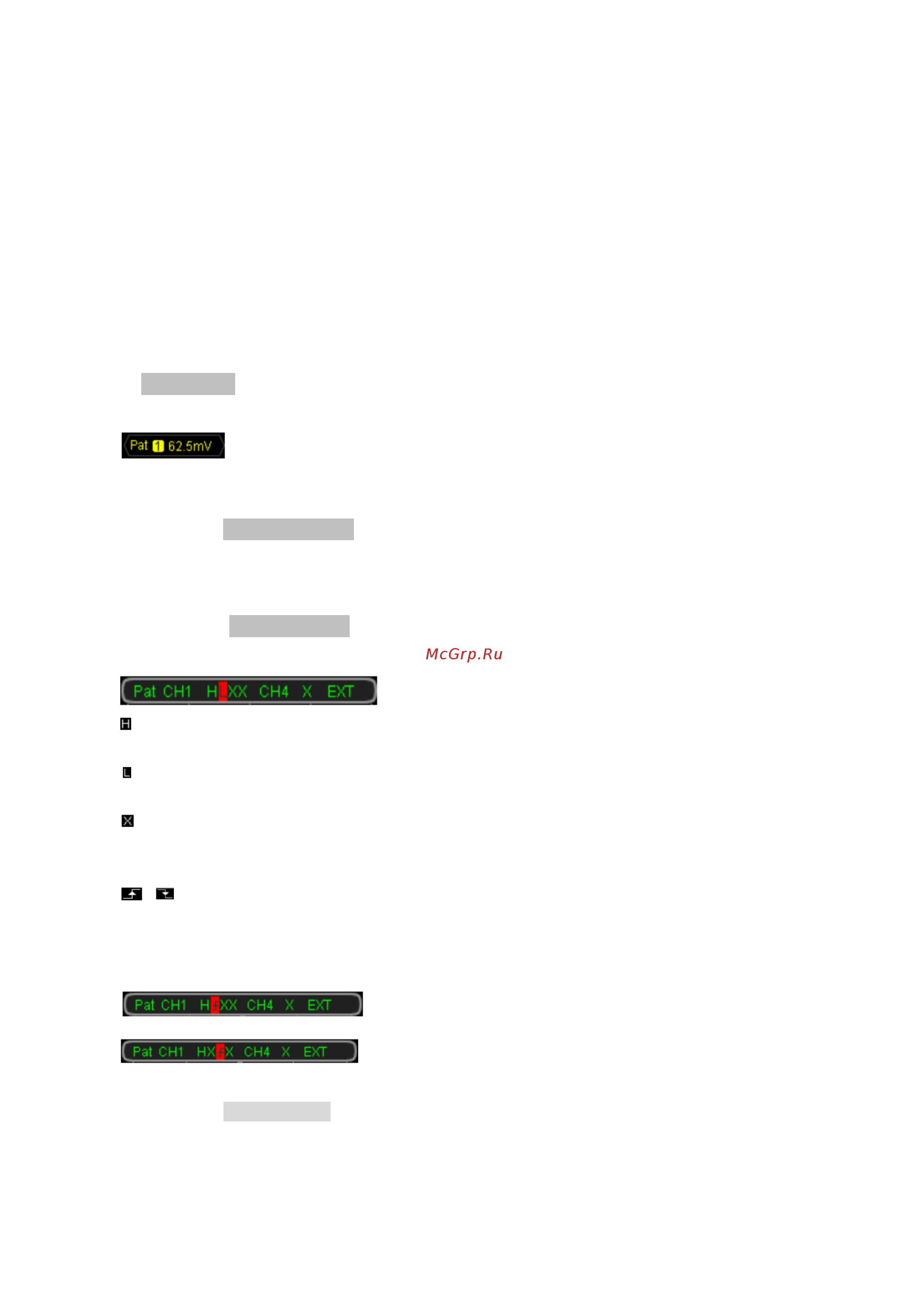

Нажав Тип запуска, выберите “Запуск по коду”. В это время в правом верхнем углу экрана появится

информация о настройках запуска, как показано на нижеследующем рисунке.

Выбор канала:

Нажав на клавишу Выбор источника, выберите CH1-CH4 или EXT в качестве источника канала H, L, X или

условий. Текущий источник отображается в правом верхнем углу экрана.

Настройка кода:

Нажав на клавишу Настройка кода, настройте код текущего канала. В это время в нижней части экрана

будет отображаться участок настройки кода, как показано на рисунке.

• : значения кода выбранного канала настроено как “высокий”, т.е. уровень напряжения выше уровня

порога канала.

•

: значение кода выбранного канала настроено как “низкий”, т.е. уровень напряжения ниже уровня

порога канала.

•

: значение кода выбранного канала настроено как “игнорирование”, т.е. данный канал не является

частью кодовой комбинации. Когда коды всех каналов настроены, как “игнорирование”, осциллограф не

производит запуск.

•

, : код настраивается как передний или задний фронт выбранного канала.

Внимание: в общем коде может быть установлено только одно значение, соответствующее нарастающему

или падающему фронту. Если тип фронта уже выставлен, то в случае установки этого значения в другом

канале, код в первом изменит свое значение на Х.

Метод запуска:

Нажав на клавишу Метод запуска, выберите среди типов запуска автоматический, обычный или единичного

действия в качестве метода запуска. Загорится соответствующий индикатор текущего типа запуска.

Настройка запуска:
