6. Проведение измерений RIGOL
Руководство пользователя DS4000
13

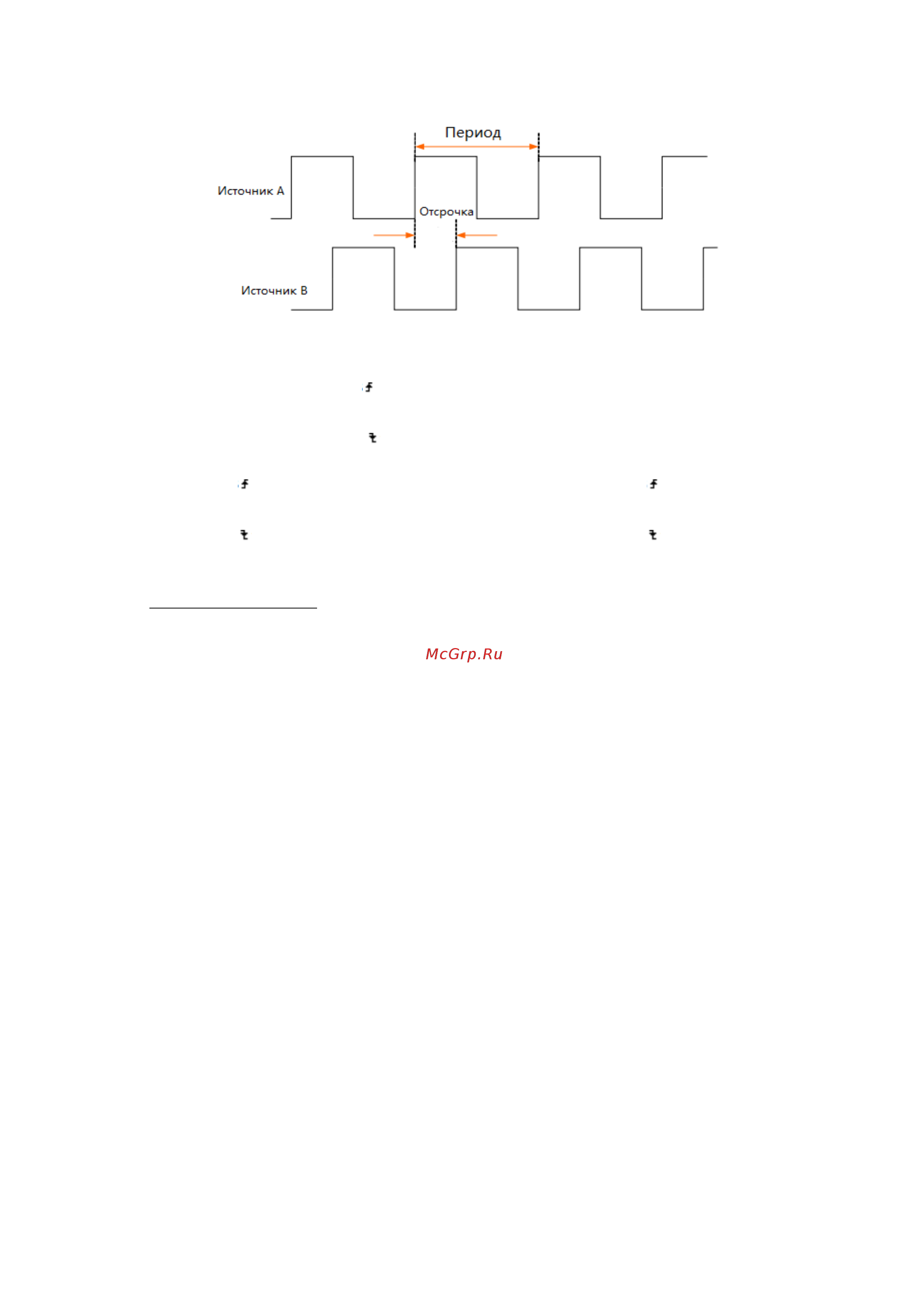

Отсрочка и фаза
Источником A и источником B может являться любой из каналов CH1-CH4.
• Отсрочка (задержка) A→B
: разность времени между передними фронтами источника A и
источника B. Отрицательная отсрочка означает, передний фронт источника A появляется после источника B.
• Отсрочка (задержка) A→B
: разность времени между задними фронтами источника A и
источника B. Отрицательная отсрочка означает, задний фронт источника A появляется после источника B.
• Фаза A→B
: расчет разности фаз на основании “отсрочки A→B ” и периода источника A,
выражается в градусах.
• Фаза A→B
: расчет разности фаз на основании “отсрочки A→B ” и периода источника A,
выражается в градусах.
360
..
о
АисточникаПериод
Отсрочка
Фаза ×=
