Математические операции
MSO4000/DS4000 может производить множество математических операций с внутриканальными сигналами,
включая сложение (A+B), вычитание (A-B), умножение (AxB), деление (A÷B), FFT, логические операции и
сложные вычисления. Результат математических операций также разрешает последующее измерение
(подробнее см. “курсорные измерения”).

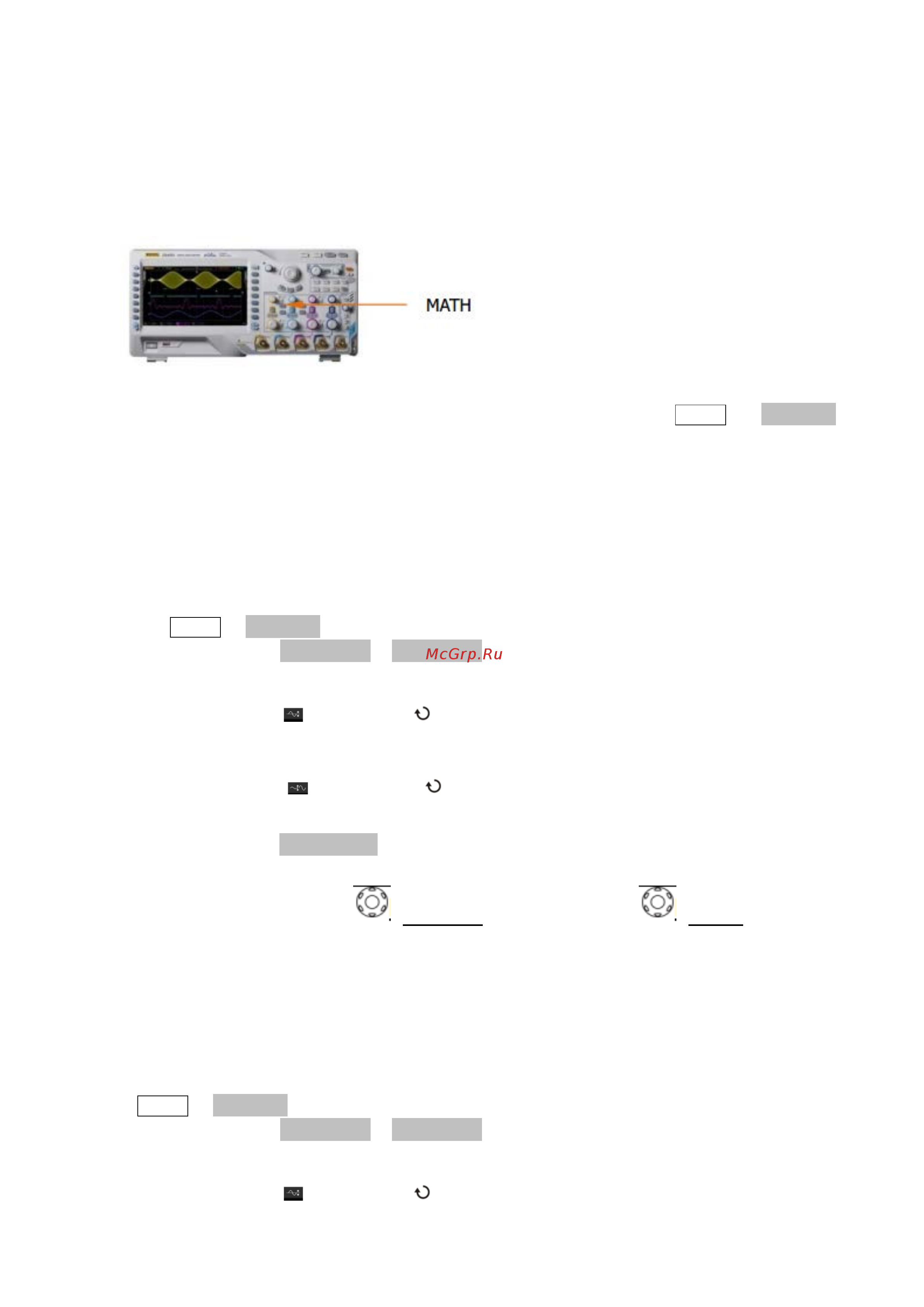

В зоне вертикального управления (VERTICAL) на передней панели нажмите MATH → Операции и
выберите необходимый вид вычисления. Результат математического вычисления отображается на экране на
волне со знаком “M”.
Сложение
Происходит детальное сложение значений электронапряжений волн источника A и источника B, а также
отображение результата.
Нажав MATH → Операции, выберите “A+B”, затем:
• Нажмите на клавиши Источник A и Источник B, выберите необходимый канал, в качестве которого
можно настроить CH1, CH2, CH3 или CH4.
• Нажмите на клавишу , при помощи можно отрегулировать вертикальное смещение результата
вычислений.
• Нажмите на клавишу
, при помощи можно отрегулировать вертикальную шкалу результата
вычислений.
• Нажав на клавишу Противофаза, можно включить или выключить отображение противофазы
результата вычислений.
• При помощи Горизонтально POSITION и Горизонтально SCALE также можно
отрегулировать горизонтальное смещение и горизонтальную шкалу результата вычислений.
Вычитание
Производит детальное вычитание значений электронапряжений волн источника A и источника B, а также
отображение результата.
Нажав MATH → Операции, выберите “A-B”, затем:
• Нажмите на клавиши Источник A и Источник B, выберите необходимый канал, в качестве которого
можно настроить CH1, CH2, CH3 или CH4.
• Нажмите на клавишу , при помощи можно отрегулировать вертикальное смещение результата
