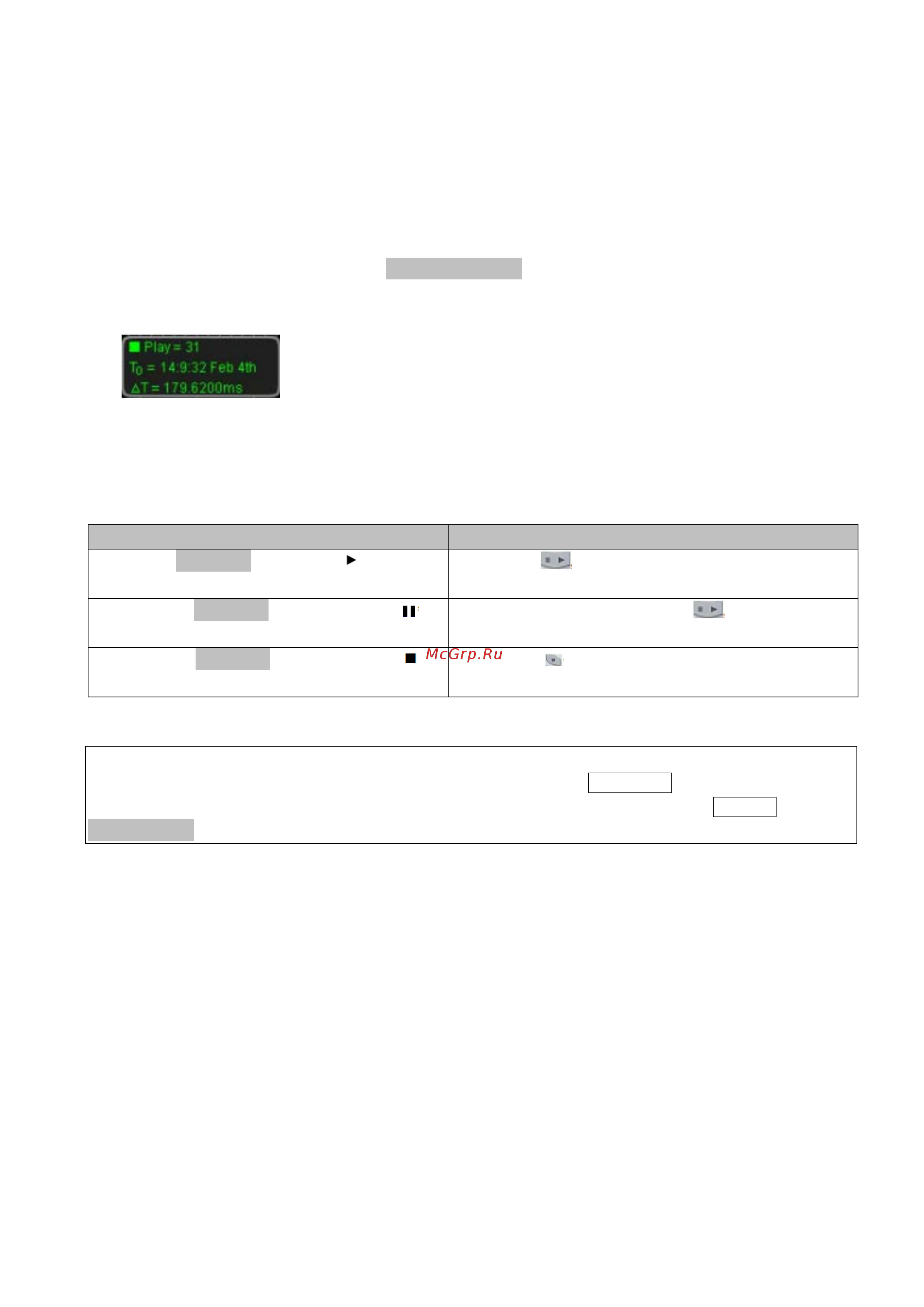

RIGOL 10. Запись сигнала
Руководство пользователя DS4000
8
6. Воспроизведение
Воспроизведение сигналов производится через меню или при помощи горячей клавиши на передней
панели.
7. Отметки времени
Отметки времени применяются для отображения абсолютного времени записи каждого кадра в текушей
записи сигнала. Нажав на клавишу Отметки времени, включите или выключите функцию отметок
времени. При включении информация об отметках времени будет отображена в правом верхнем углу
экрана, как показано на нижеследующем рисунке:
T
0
: отображает абсолютное время начала записи сигнала, подробный формат следующий:
час:минута:секунда месяц день;;
ΔT: отображает разницу времени записи текущего сигнала относительно первого кадра записи сигнала.
В процессе воспроизведения сигналов данное значение постоянно изменяется.
Меню
Передняя панель
Нажав на
Операции
и выбрав “ ”, начнется
воспроизведение.
Нажав на , загорится индикатор (желтый), это
означает начало воспроизведения.
Нажав на Операции и выбрав “ ”,
воспроизведение будет приостановлено.
Повторное нажатие на приостановит
воспроизведение.
Нажав на Операции и выбрав “ ”,
воспроизведение будет остановлено.
Нажатие на остановит воспроизведение.
Подсказка
В состоянии воспроизведения сигналов при помощи клавиши RUN/STOP возможно производить
переключение между воспроизведением и приостановкой. Каждое нажатие на клавишу SINGLE продвинет
Текущий кадр на 1 кадр вперед.
