Горизонтальное управление

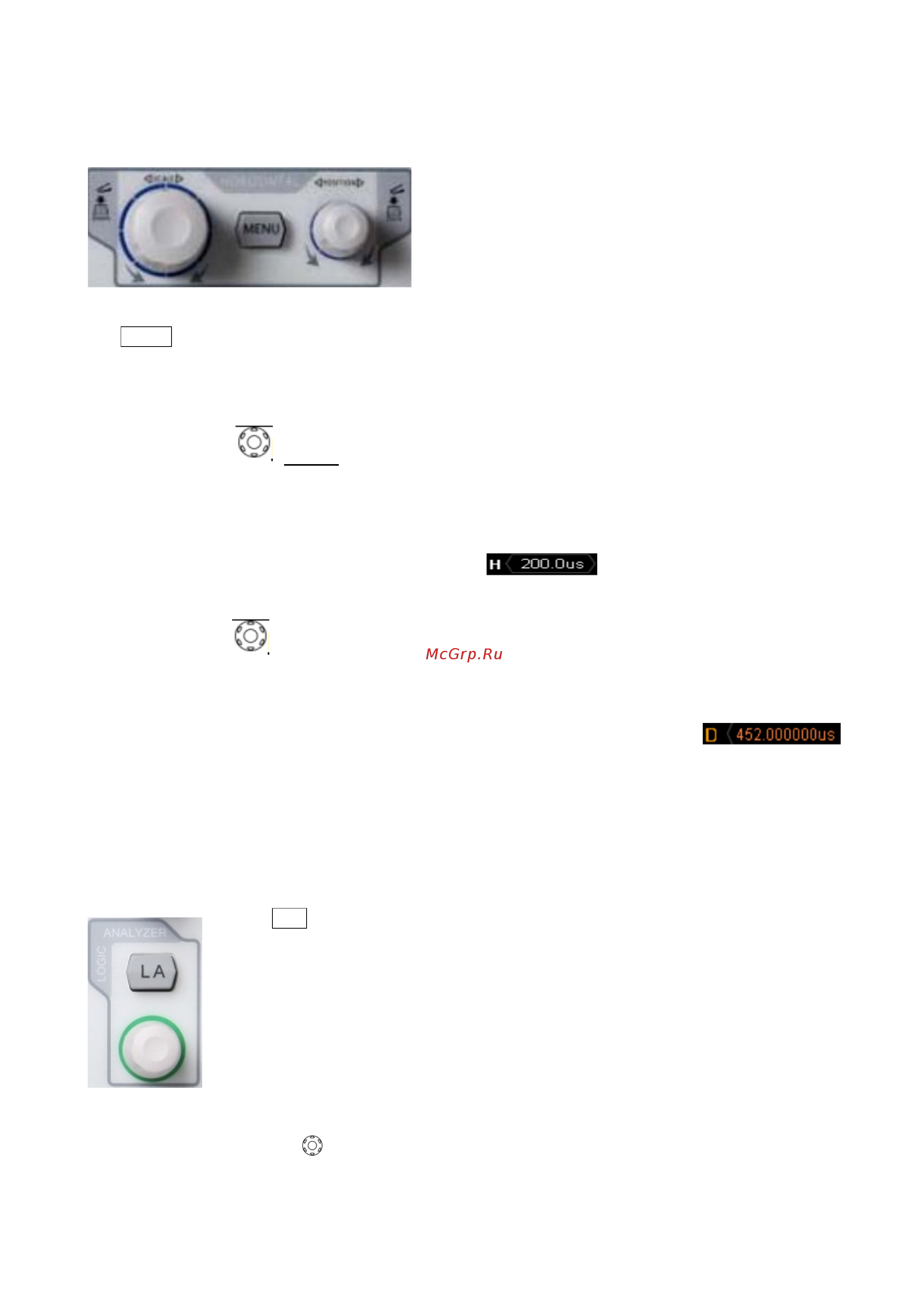

 MENU: нажатием на данную клавишу можно открыть меню горизонтального управления. Можно

включить или выключить функцию замедленной развертки, переключить разные режимы временной

развертки, переключить грубую и точную настройку шкалы, а также производить изменения справочных

настроек горизонтального управления.

 Горизонтально SCALE: изменение горизонтальной временной развертки. При повороте в

направлении часовой стрелки временная развертка уменьшается, при повороте в направлении против

часовой стрелки временная развертка увеличивается. В процессе изменения каналы всех сигналов

отображаются расширенными или сжатыми, в это же время знак временной развертки на верхней части

экрана изменяется в реальном времени (к примеру:

). Нажатием на данную ручку можно

незамедлительно переключиться в режим замедленной развертки.

 Горизонтально

POSITION: изменение положения сигнала запуска. При вращении рукоятки точка

запуска перемещается влево-вправо относительно центра экрана. В процессе регулировки

осциллограммы всех каналов перемещаются влево-вправо, в то же время о положении сигнала запуска в

правом верхнем углу экрана изменяется в реальном времени (к примеру:

Нажатием на данную ручку можно незамедлительно восстановить положение запуска (положение

замедленной развертки).

Логический анализатор

• LA ：

Нажатие данной клавиши открывает

интерфейс настройки логического анализатора.

Можно открывать или закрывать группу каналов

или произвольный канал, изменять размер

отображения цифрового канала, изменять

логическое пороговое значение цифрового канала,

группировать 16 цифровых каналов и отображать

группы как шины, также можно задать метку для

каждого цифрового канала.

• LA_ ： Используя данную вращающуюся рукоятку

можно заново расположить цифровые каналы по
