RIGOL 2. Настройка вертикальной системы

Руководство пользователя DS4000

Включение канала

MSO4000/DS4000 предоставляет 4 аналоговых входных канала CH1-CH4, а также для каждого канала

предоставляется отдельная система вертикального управления. Способ настройки систем 4 каналов

полностью идентичен, в данной главе содержится описание способа настройки системы вертикального

управления на примере CH1.

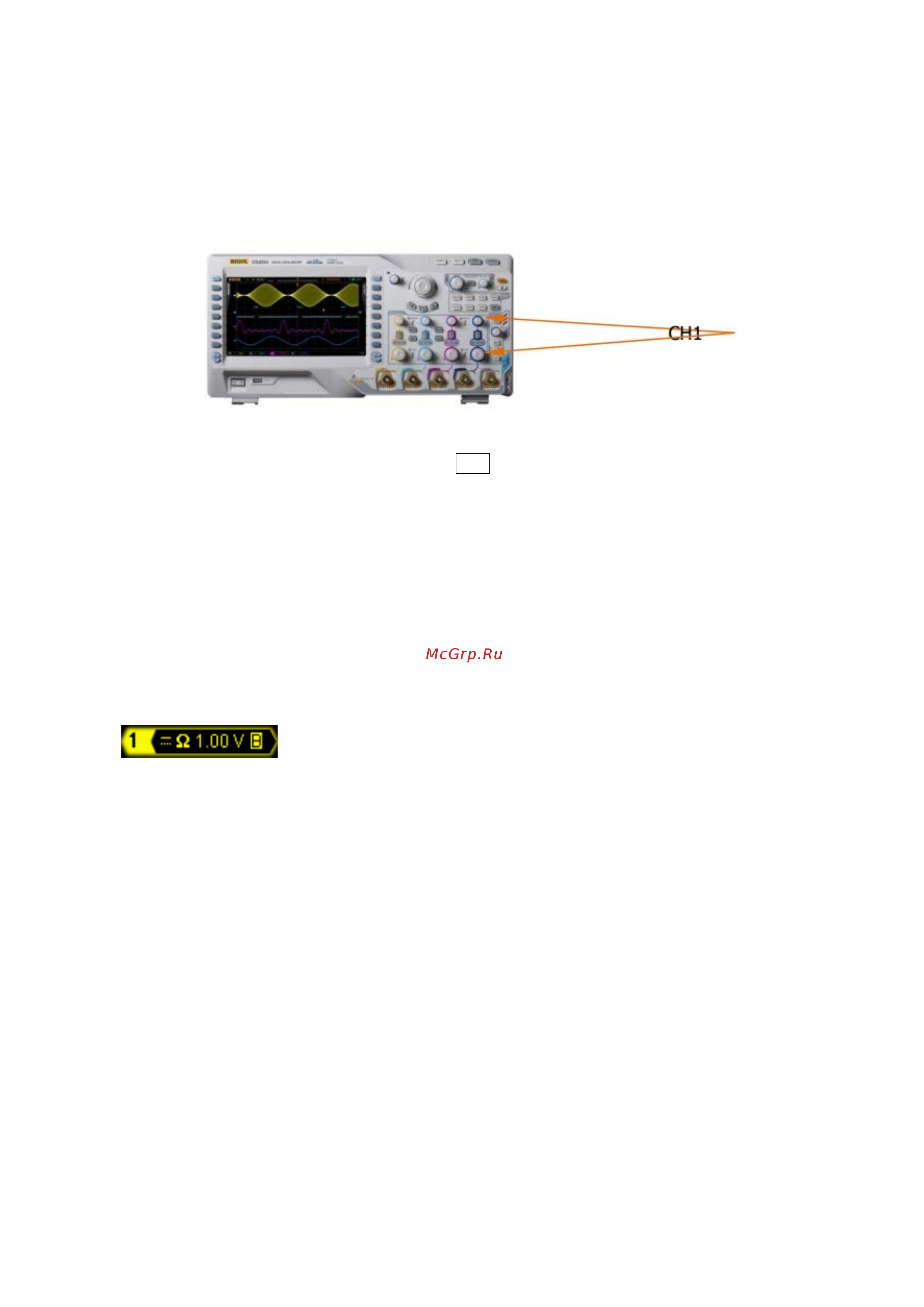

После подсоединения сигнала к коннектору любого канала, например, CH1, на передней панели в зоне

вертикального управления (VERTICAL) нажмите на CH1 для открытия канала, в это время:

Панель:

Загорится индикатор данной клавиши, в то же время, если соответствующая функция в меню включена,

будут гореть индикаторы символов “AC”, “50”, и “BW”. Внимание: загорание и погашение “AC”, “50”, и

“BW” не ограничиваются состоянием выключателя канала.

Экран:

В правой части экрана отображается меню настройки каналов, в это же время внизу экрана появляется ярлык

канала (как на рис.). Отображаемая на ярлыке канала информация имеет отношение к текущим настройкам

канала.

После включения канала регулирование вертикальной шкалы канала, горизонтальной временной развертки,

метода запуска и др. параметров в соответствии с входным сигналом позволяет сделать отображение

осциллограмм более удобным для наблюдения и измерения.
