4. Настройка системы дискретизации RIGOL
Руководство пользователя DS4000
3

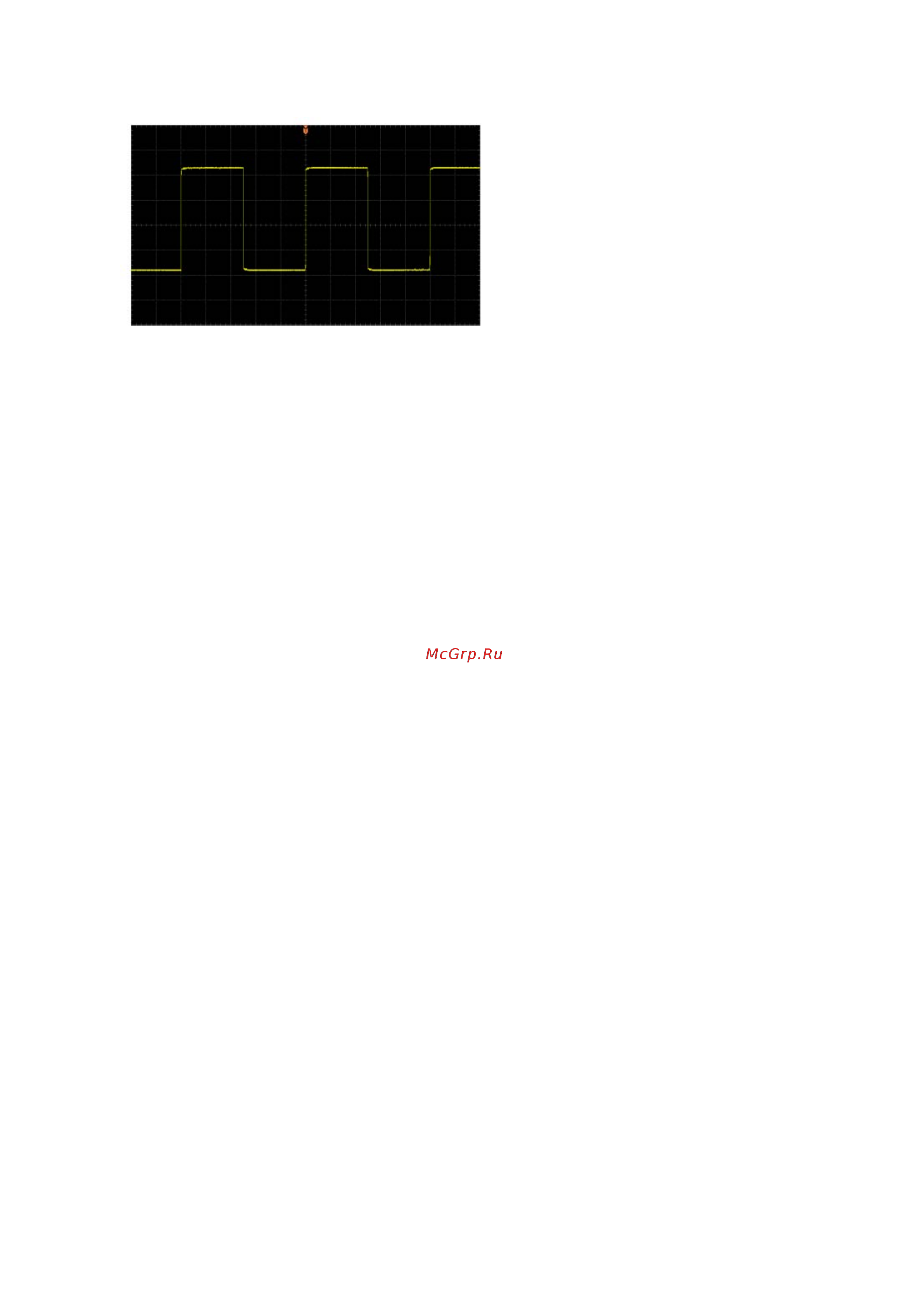

Осциллограмма, после выравнивания 256 образцов:
Метод обнаружения пиков
В данном режиме осциллограф собирает максимальные и минимальные значения сигналов в интервале
дискретизации для получения огибающей или возможно утерянного короткого импульса сигнала.
Использование данного режима позволит избежать смещения сигналов, но шум отображения будет
достаточно велик.
В данном режиме осциллограф может отображать все импульсы как минимум одинаковой ширины с
периодом дискретизации.
Высокое разрешение
В данном режиме применена ультратехнология отбора образцов, производится выравнивание точек,
соседних точкам осциллограммы. Таким образом, уменьшаются сопутствующие помехи входных сигналов, и
на экране отображается более ровная осциллограмма. Режим часто используется, если частота дискретизации
цифрового преобразователя выше, чем скорость сохранения собирающего накопительного устройства.
Внимание: способы выравнивания режимов «Метод получения выравниванием» и «Метод высокой
разрешающей способности» не одинаковы. В первом выравниваются осциллограммы, а во втором – точки.
