RIGOL 1. Введение
Руководство пользователя DS4000
10

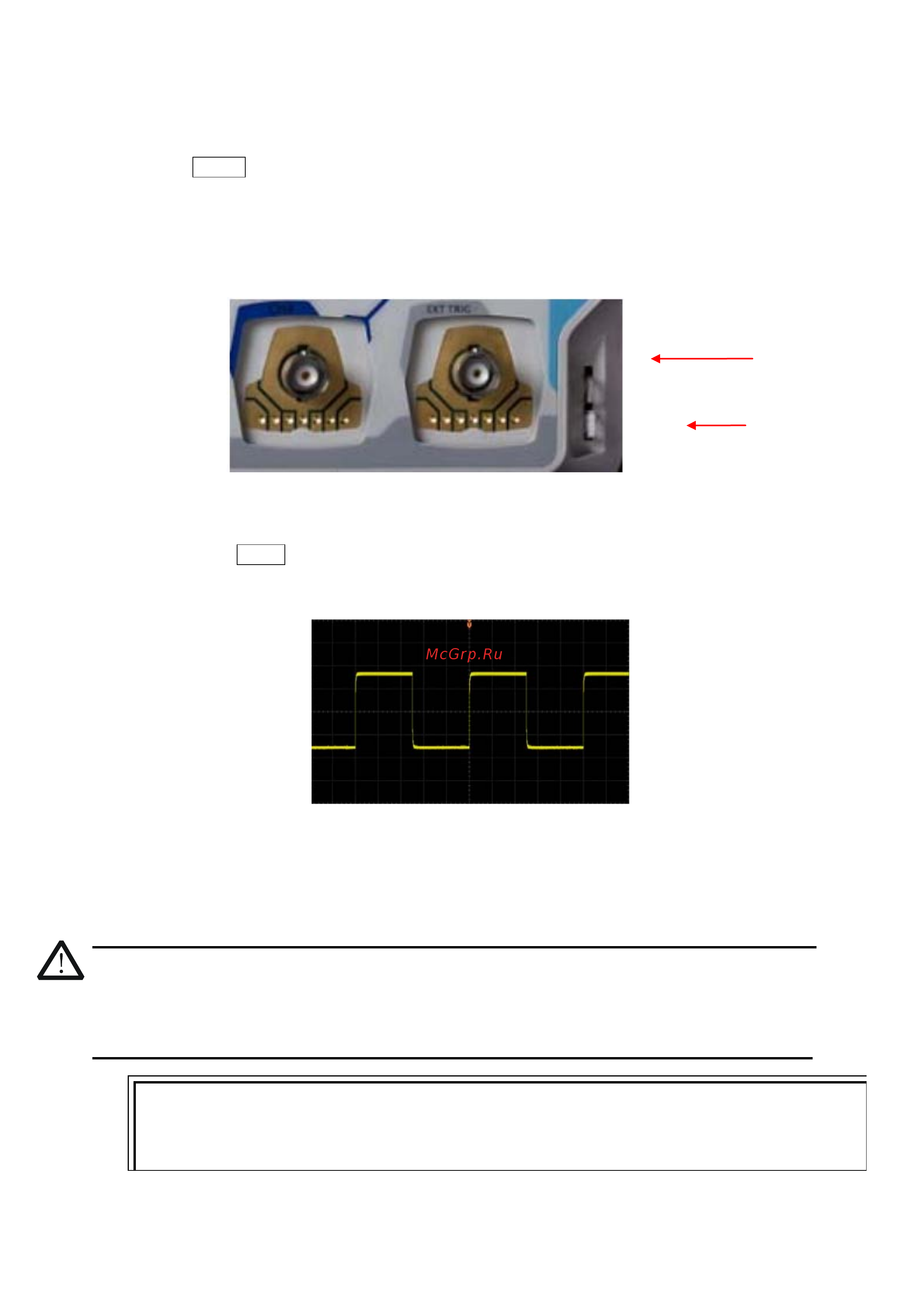

Функциональная проверка
1. Нажмите на Default, это восстановит конфигурацию осциллографа по умолчанию.
2. Соедините щипковый зажим заземления пробника с “зажимом заземления” под портом выхода сигнала
компенсации пробника.
3. При помощи пробника соедините порт ввода канала 1 (CH1) осциллографа и “порт выхода сигнала
компенсации” пробника.
Порт выхода сигнала
компенсации
Зажим заземления
Рис. 1-7 Использование сигнала компенсации
4. Нажмите клавишу AUTO.
5. Наблюдайте за отображением волн на экране осциллографа, в нормальном состоянии они должны
выглядеть, как показано на нижеследующем рисунке.
Рис. 1-8 Прямоугольный сигнал
6. Аналогичным методом произведите проверку других каналов. Если отображаемые в реальности
прямоугольные сигналы не совпадают с изображением на вышеуказанном рисунке, произведите
“компенсацию пробника”, описанную ниже.
Внимание!
Во избежание удара электрическим током при использовании пробника сначала убедитесь в цельности
изолированного провода пробника, а также при соединении высоковольтного изолятора не прикасайтесь к
металлической части пробника.
Подсказка
Выходной сигнал на коннекторе компенсации пробника используется только для
регулирования компенсации и не может использоваться для калибровки.
