Rigol DS4022 [155/260] Ошибка контроля
![Rigol DS4034 [155/260] Ошибка контроля](/views2/1472987/page155/bg9b.png)
7. Декодирование протоколов RIGOL
Руководство пользователя DS4000
13

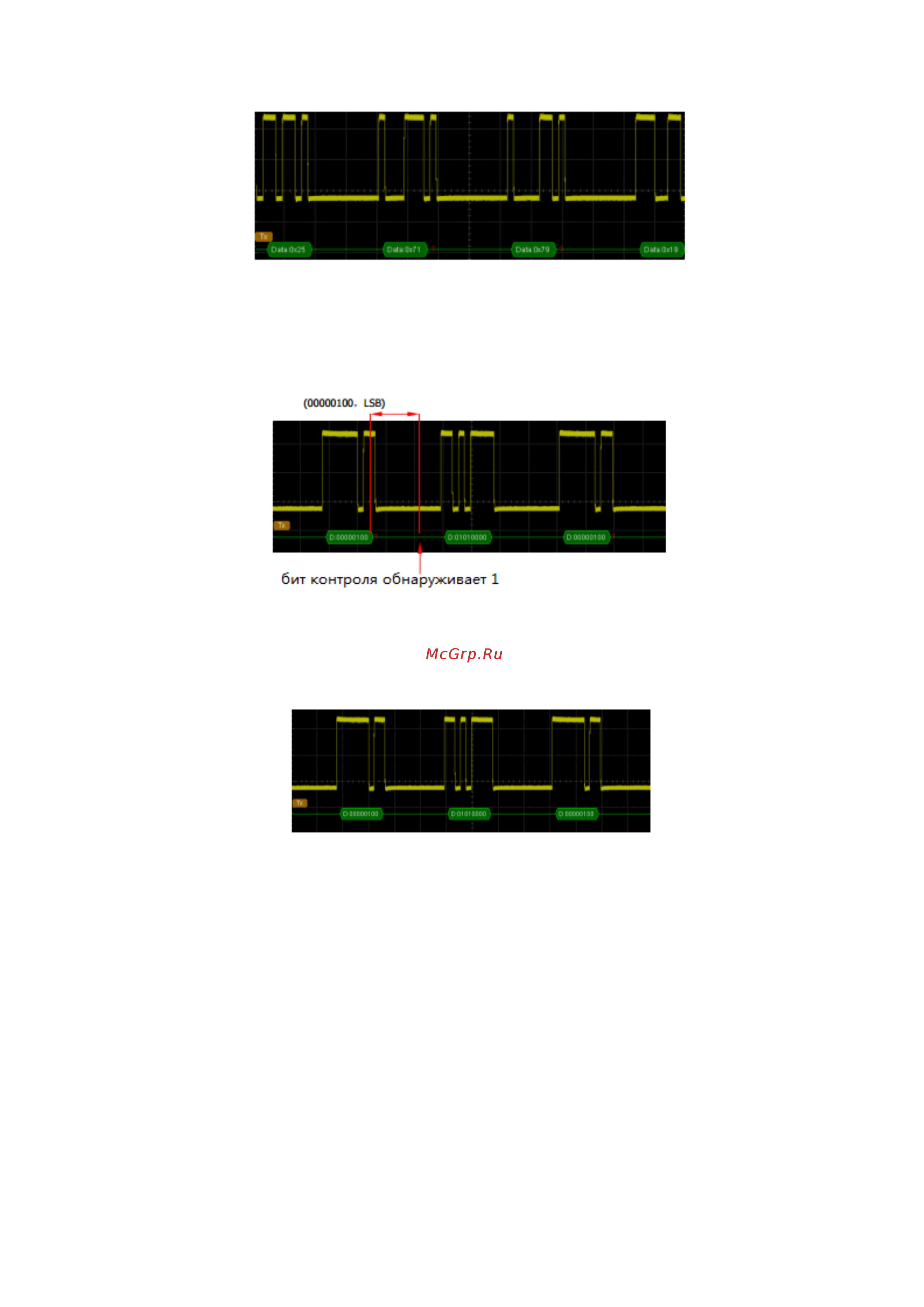

Ошибка контроля:
Информация об ошибке красного цвета появится при обнаружении ошибки бита четности во время
декодирования. К примеру: отрезок передачи настроен без контроля, декодер настроен на нечетный
контроль, тогда появится нижеследующая ошибка контроля:
Среди этого в 00000100 данных 8 бит содержится (1) нечетное число 1, бит контроля должен равняться 0,
но обнаруженный на TX бит контроля равен 1, это привело к возникновению ошибки.
После того, как декодер будет настроен “без контроля”, декодирование будет нормальным:
