RIGOL 6. Проведение измерений

Руководство пользователя DS4000

Настройки измерений

1. Выбор источника

Нажав на Measure → Выбор источника, выберите канал, по которому необходимо произвести

измерения (CH1-CH4). Цвет ярлыков параметров меню MENU в левой части экрана будет

изменяться в соответствии с изменениями выбранного источника.

2. Диапазон измерений

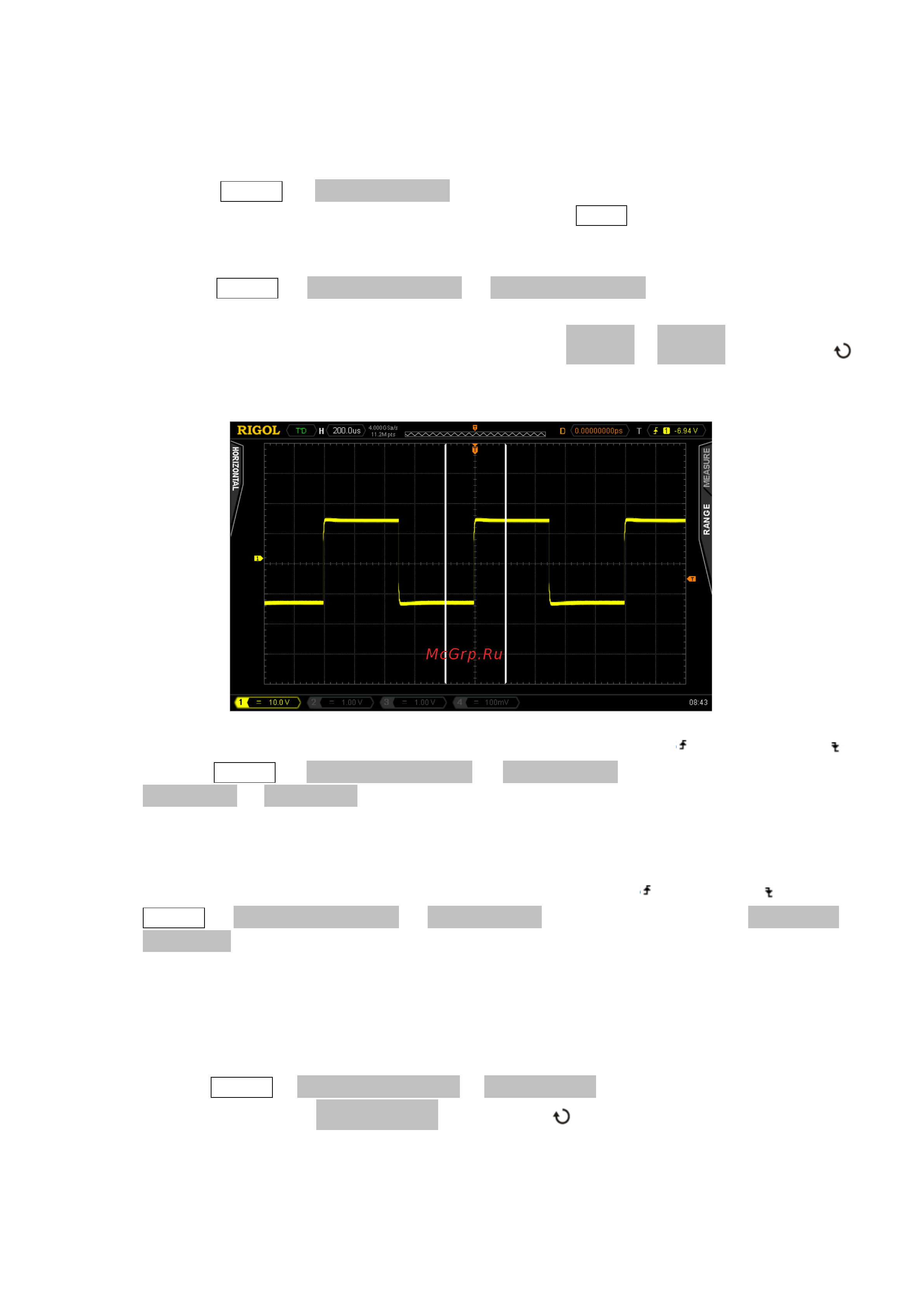

Нажав на Measure → Диапазон измерений → Диапазон измерений, выберите метод проведения

измерений - “участок экрана” или “участок курсора”. При выборе “участок курсора” на экране

появятся 2 курсорные линии, в это время после нажатия Cursor A и Cursor B при помощи

можно поочередно отрегулировать позиции двух курсорных линий, т.о. будет определен диапазон

измерений.

3. Настройка измерений отсрочки

Установите источник A и источник B в пунктах измерений “отсрочки A→B

” и “отсрочки A→B ”.

Нажмите Measure → Настройка измерений → Тип настройки → “Отсрочка”, затем, нажав на

Источник A и Источник B, поочередно настройте два источника канала измерений отсрочки

(CH1-CH4).

4. Настройка измерений фазы

Установите источник A и источник B в пунктах измерений “фазы A→B

” и “фазы A→B ”. Нажмите

Measure → Настройка измерений → Тип настройки → “Фаза”, затем, нажав на Источник A и

Источник B, поочередно настройте два источника канала измерений отсрочки (CH1-CH4).

5. Настройка пороговых измерений

Установите вертикальный электрический уровень (в процентной форме), производящий измерения в

аналоговом канале. Настройка значения порога повлияет на все параметры времени, отсрочки и

фазы.

Нажмите Measure → Настройка измерений → Тип настройки → “Порог”, затем:

 Нажмите клавишу Верхний предел, при помощи настройте значение верхнего предела

измерений. Снижение верхнего предела до текущего “среднего значения” автоматически снизит

и среднее значение, чтобы оно было ниже значения верхнего предела. По умолчанию - 90%,

допустимый диапазон настройки от 7% до 95%.
