4. Настройка системы дискретизации RIGOL
Руководство пользователя DS4000
7

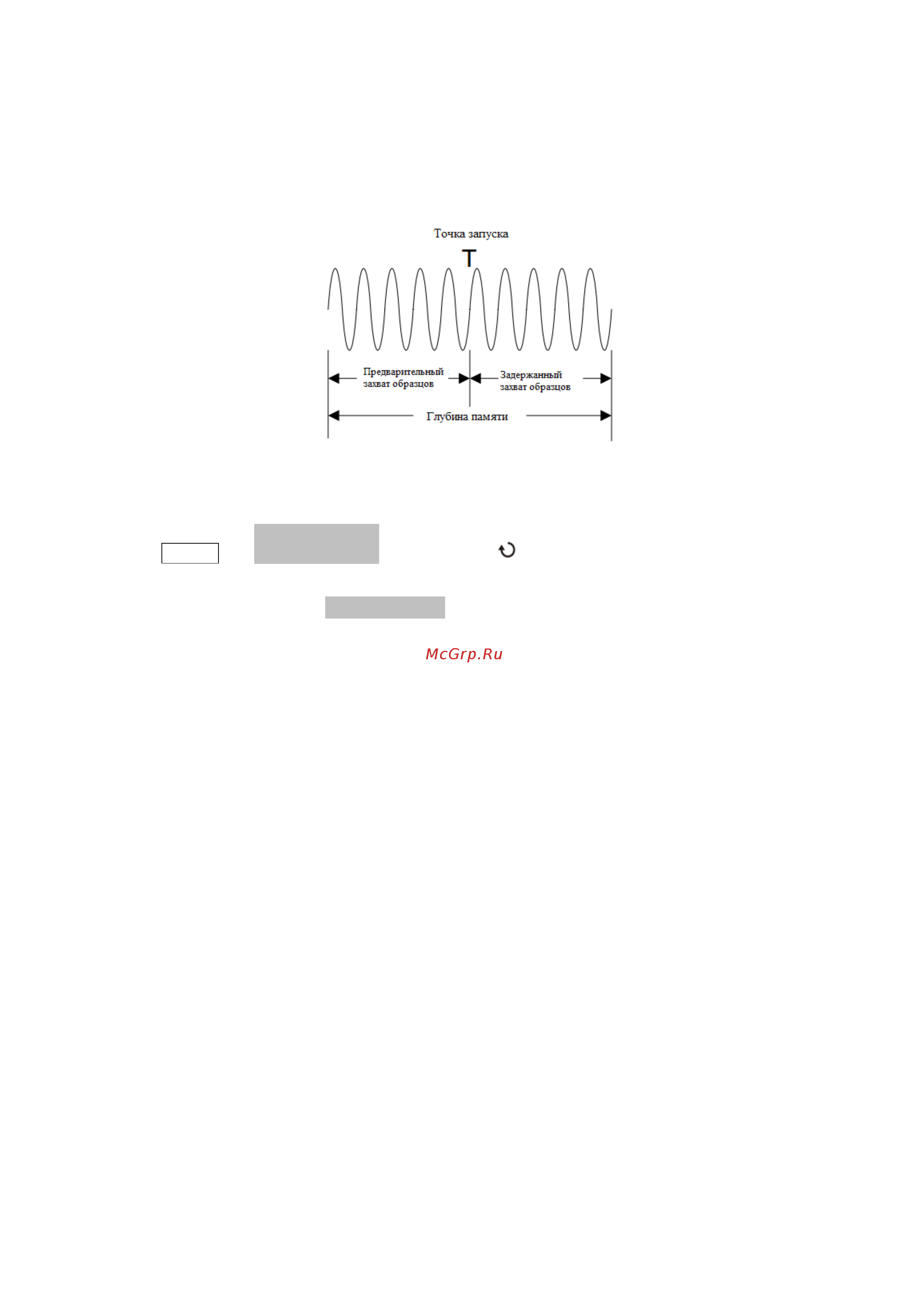

Глубина памяти
Под глубиной памяти подразумевается количество собранных за одно возбуждение точек осциллограммы,
которое может сохранить осциллограф, оно реагирует на возможность сохранения осциллографа.
Максимальная глубина памяти MSO4000/DS4000 - 140 млн. точек.
Соотношение показателей глубины памяти, частоты дискретизации и длины осциллограммы выглядит
следующим образом:
Глубина памяти = частота дискретизации (Sa/s) Х длина осциллограммы (s/div × div)
Нажмите Acquire → Глубина памяти, при помощи выберите необходимую глубину памяти (по
умолчанию - автоматическая), затем нажатием на ручку управления подтвердите выбор. Вы также можете,
непрерывно нажимая на клавишу Глубина памяти, переключать глубину памяти.
При открытии одного канала допустимая глубина памяти: автоматически, 14k, 140k, 1.4M, 14M, 140M. В
“автоматическом” режиме осциллограф в соответствии с текущей частотой дискретизации автоматически
выбирает глубину памяти.
При включении двух каналов (CH1 и CH2, или CH3 и CH4) допустимая глубина памяти: автоматически, 7k,
70k, 700k, 7M, 70M. В “автоматическом” режиме осциллограф в соответствии с текущей частотой
дискретизации автоматически выбирает глубину памяти.
