RIGOL 4. Настройка системы дискретизации
Руководство пользователя DS4000
6

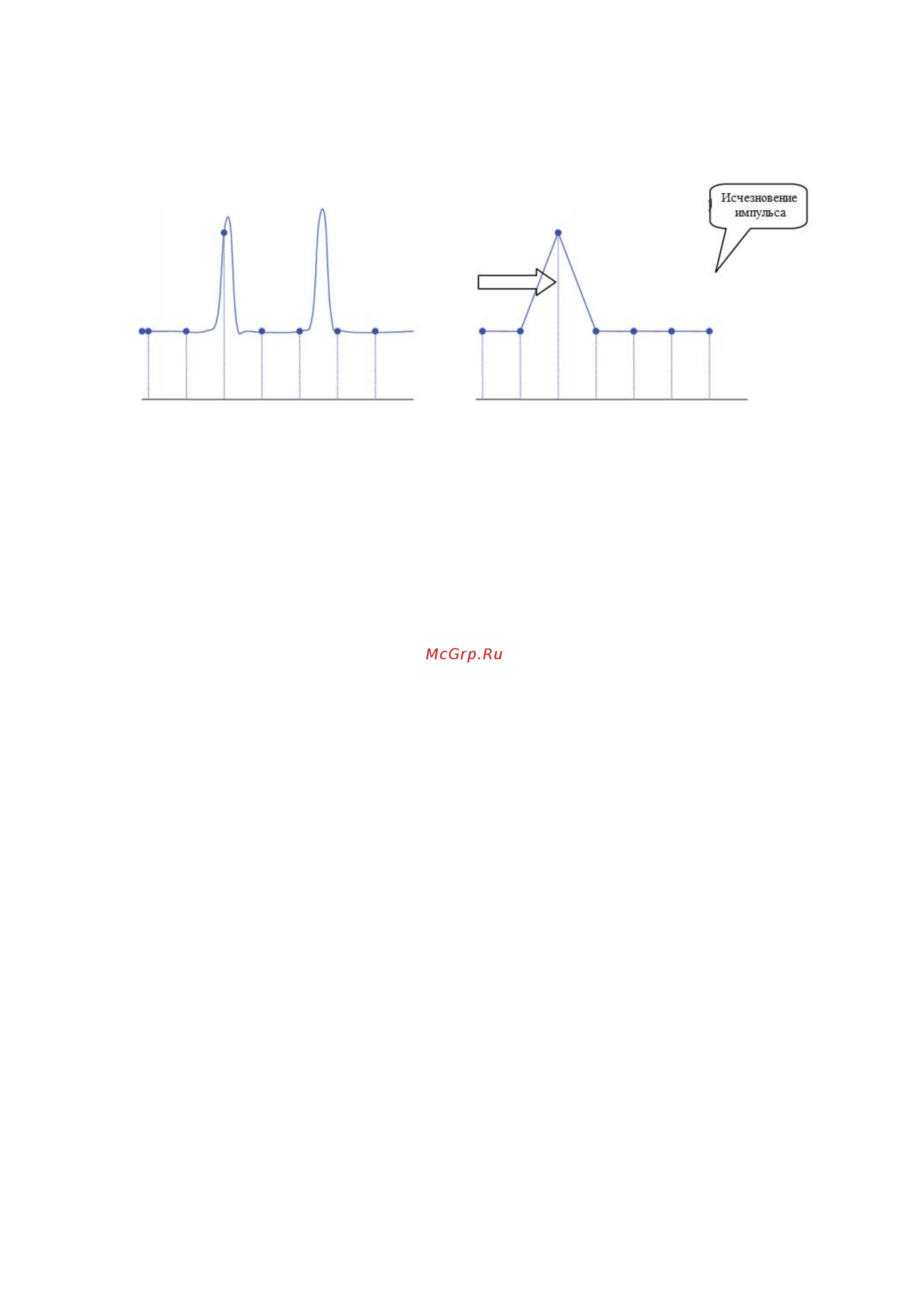

3. Пропуски в осциллограмме: слишком низкая частота дискретизации приведет к неполному
отражению фактического сигнала осциллограммой при ее формировании на основе захватываемых образцов.
