1. Введение RIGOL
Руководство пользователя DS4000
13
Общий обзор задней панели

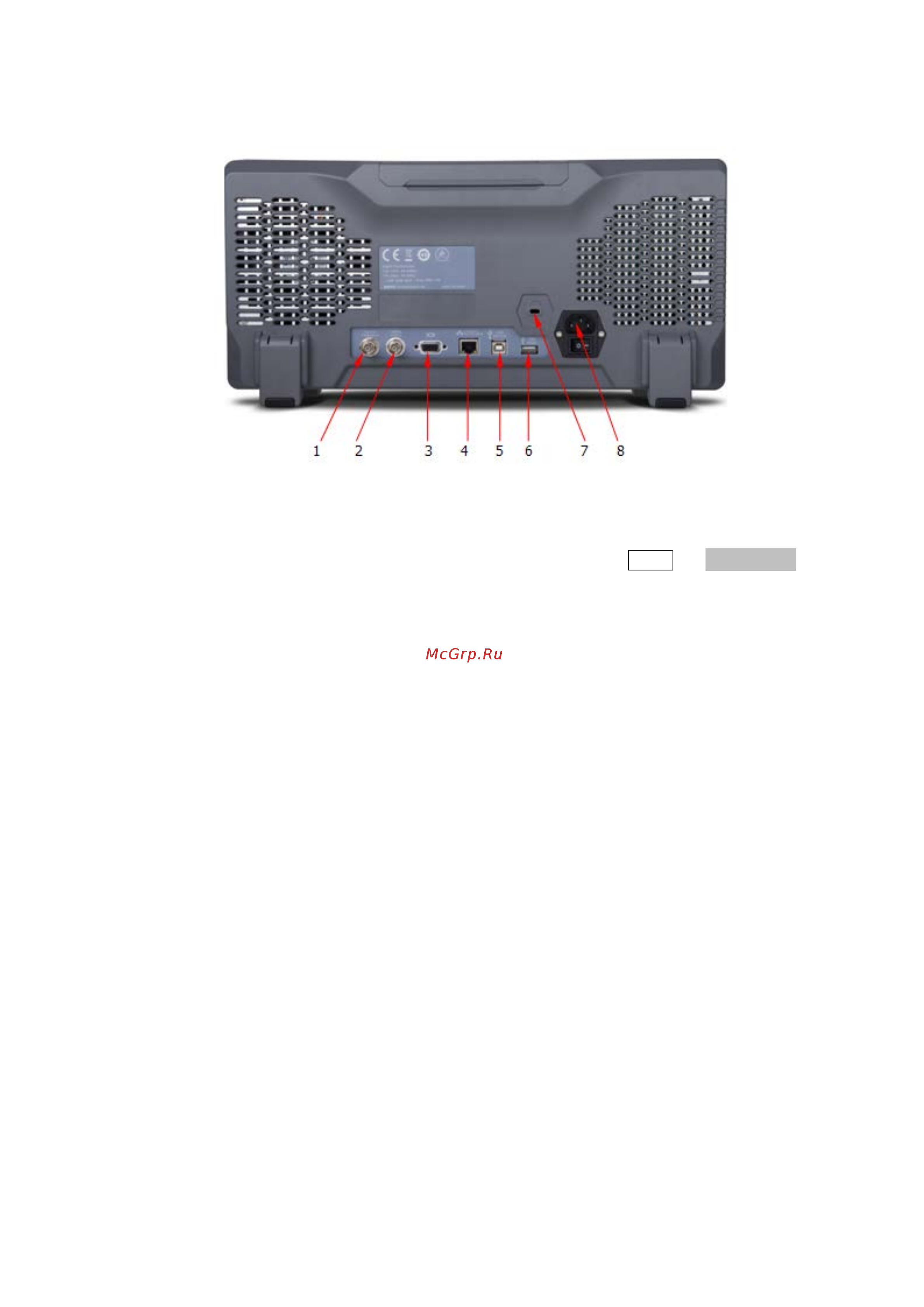

Рис. 1-11 Общий обзор задней панели.
1. Выход пуска / автокоррекция
Данный коннектор может выводить множество типов сигнала (нажав на Utility → Выход AUX, можно
выбрать необходимый тип).
1) Выход запуска: после выбора этого типа при формировании осциллографом первого сигнала запуска
выдается сигнал, отражающий текущую скорость захвата осциллографа.
2) Быстрый фронт: после выбора этого типа выдается сигнал с быстрым фронтом. Этот сигнал можно
использовать при самокоррекции осциллографа.
3) GND: после выбора данного типа выдается сигнал уровня заземления.
4) Соответствие / несоответствие: после выбора данного типа, когда осциллограф обнаруживает
несоответствующий сигнал, он производит вывод импульсного сигнала, что позволяет перенаправить
данный сигнал в другую систему управления для удобства просмотра результата измерений.
2. Эталонная частота
Использование эталонной частоты позволит предоставить осциллографу более точный сигнал времени
дискретизации, а также позволяет произвести синхронизацию частот двух и более осциллографов.
3. Видеовыход
При помощи данного разъема осциллограф соединяется с внешним монитором, что позволяет производить
наблюдение за более четким отображением сигналов. Важно: в это время экран осциллографа также
работает.
4. LAN
При помощи данного разъема осциллограф соединен с локальной сетью, что позволяет производить
удаленное управление им. Данный осциллограф соответствует стандартам LXI-C оборудования, имеет
возможность быстро построить систему измерений и производить посещение через веб-страницы.
5. Разъем USB DEVICE
Через данный разъем можно подключить принтер для печати осциллограмм или подключить ПК для
управления осциллографом при помощи программы главного компьютера.
6. Разъем USB HOST
Через данный разъем можно подключить принтер для печати данных осциллограмм или, подключив
флэш-карту, произвести сохранение файлов сигналов. При помощи предоставляемого компанией RIGOL
