6. Проведение измерений RIGOL
Руководство пользователя DS4000
19

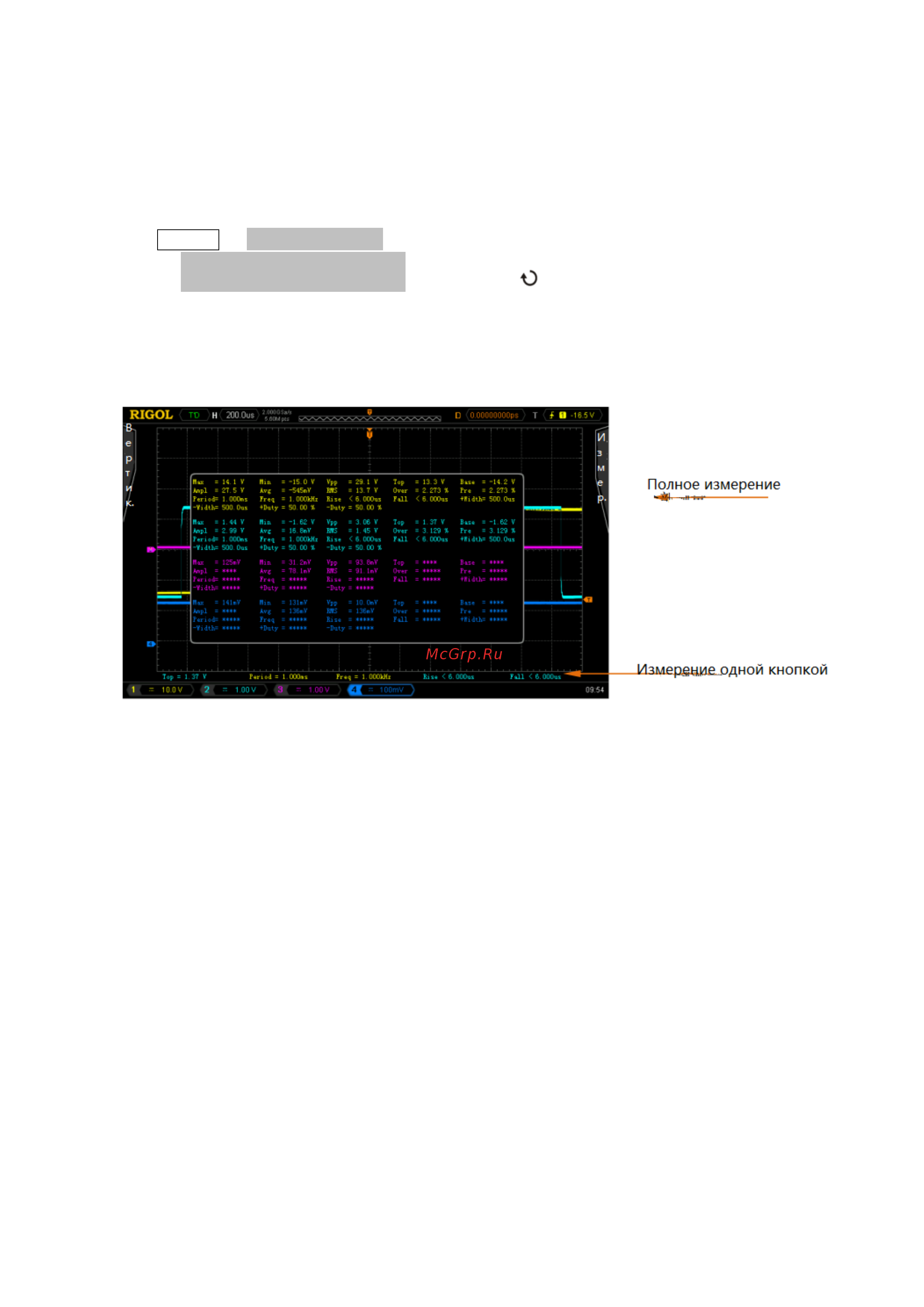

Полное измерение
Полное (комплексное) измерение позволяет произвести измерения по всем параметрам времени и
напряжения (для каждого источника измерений существует 18 пунктов, разрешается производить измерения
4 источников измерений одновременно) текущего источника измерений, а также отображает на экране.
Нажмите Measure → Полное измерение, включите или выключите функцию полного измерения, нажмите
на клавишу Источник полных измерений, при помощи выберите канал, по которому необходимо
произвести измерения (CH1-CH4).
Когда полное измерение включено, измерение “при помощи одной кнопки” также действительно.
“Обнуление измерений” не удаляет все результаты измерений.
