6. Проведение измерений RIGOL
Руководство пользователя DS4000
29
Автоматический режим
В данном режиме появится один или несколько курсоров. При помощи автоматического курсора Вы можете
произвести измерения по любому параметру волн из 22 видов. Перед использованием данного режима Вам
необходимо открыть, как минимум, один вид параметров автоматического измерения, количество курсоров
будет меняться в зависимости от измеряемых параметров.
Нажмите Cursor → Курсорный режим → “Автоматические измерения”, количество курсоров,
отображенных на экране, определяется текущими параметрами измерений (необходимое количество
курсоров в разных пунктах измерений отличается). Внимание: если параметры автоматического измерения
не выбраны или нет входа источника измерений, курсоры отображаться не будут. Во время горизонтального
расширения или сжатия волн курсоры будут также соответственно меняться.
Если впоследствии снова открываются несколько параметров измерений, при помощи клавиши Параметры
измерений можно переключать необходимые параметры.

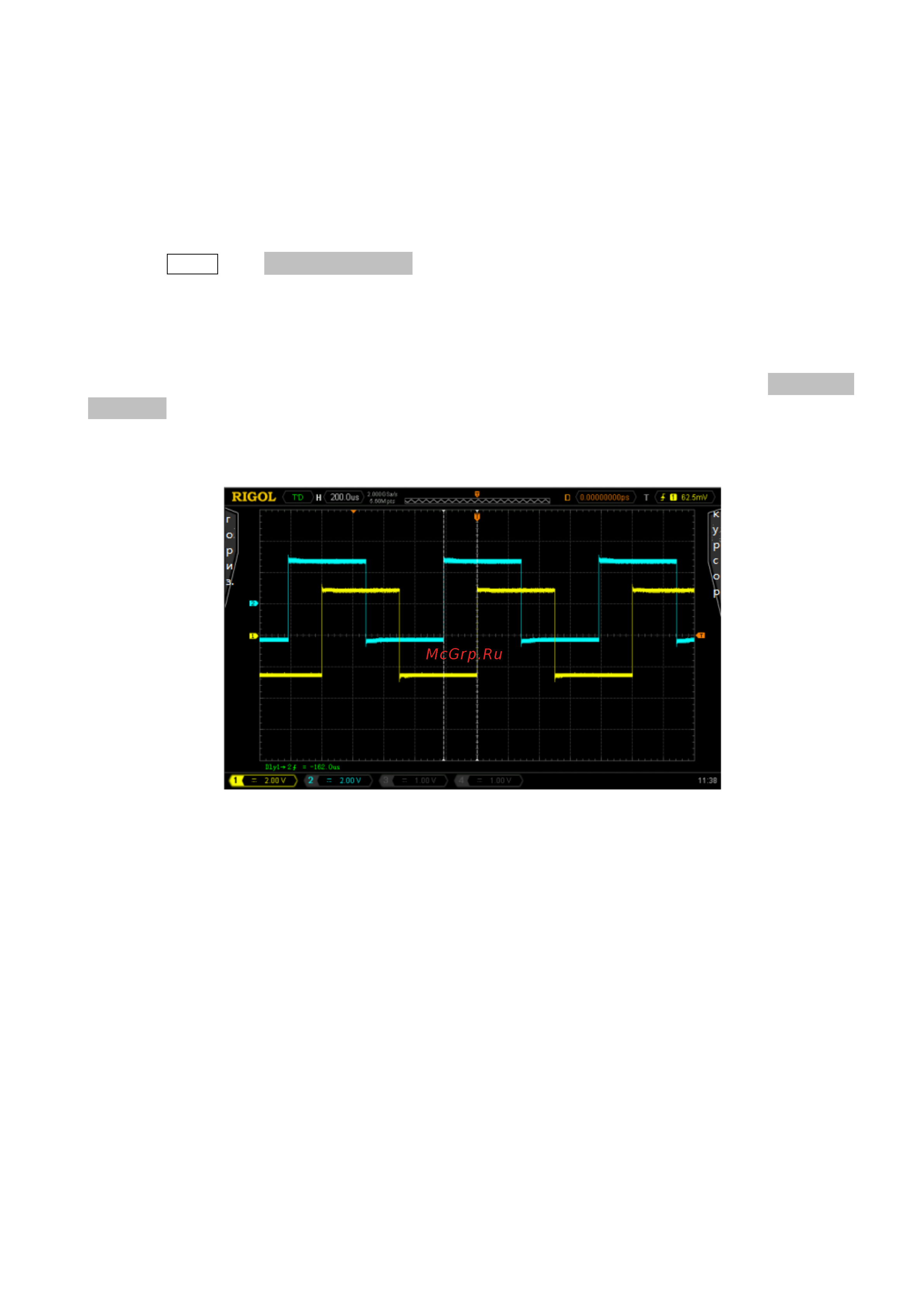

Ниже изображен пример автоматического измерения отсрочки двух каналов.
