RIGOL 14. Удаленное управление
Руководство пользователя DS4000
2
Управление через USB
1. Подсоединение оборудования
При помощи информационного кабеля USB подсоедините осциллограф (USB DEVICE) к Вашему ПК.
2. Установка драйвера USB
Данный осциллограф является оборудованием USBTMC. Если на Вашем ПК уже установлена Ultra Sigma, то
после первого правильного подсоединения осциллографа к ПК и запуска (осциллограф автоматический
произведет конфигурацию разъема USB) в ПК появится диалоговое окно обновления конструктивного

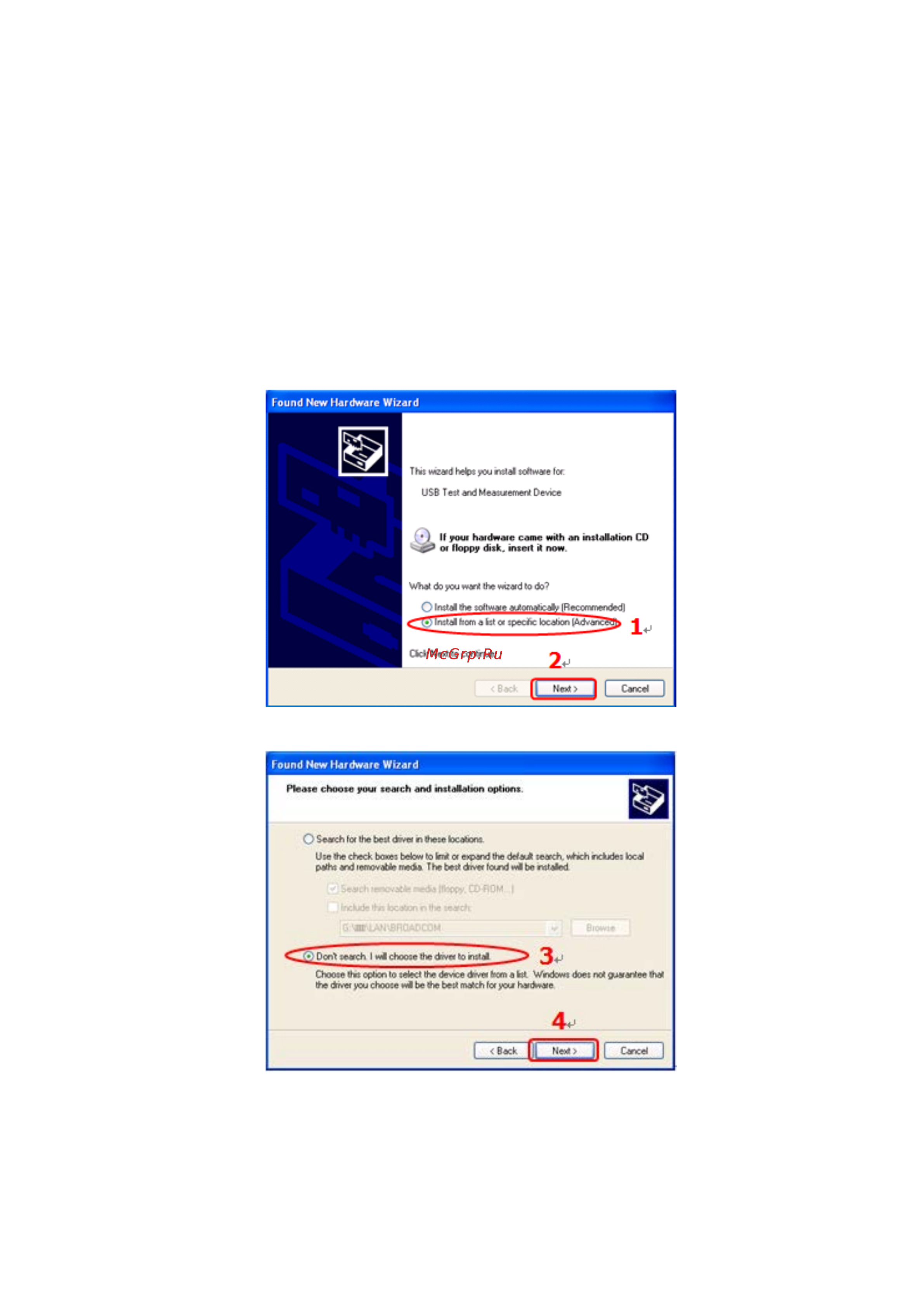

обеспечения, как показано на нижеследующем рисунке, в соответствии с указаниями проводника установите
драйвер “USB Test and Measurement Device”. Последовательность следующая:
