RIGOL 6. Проведение измерений
Руководство пользователя DS4000
20

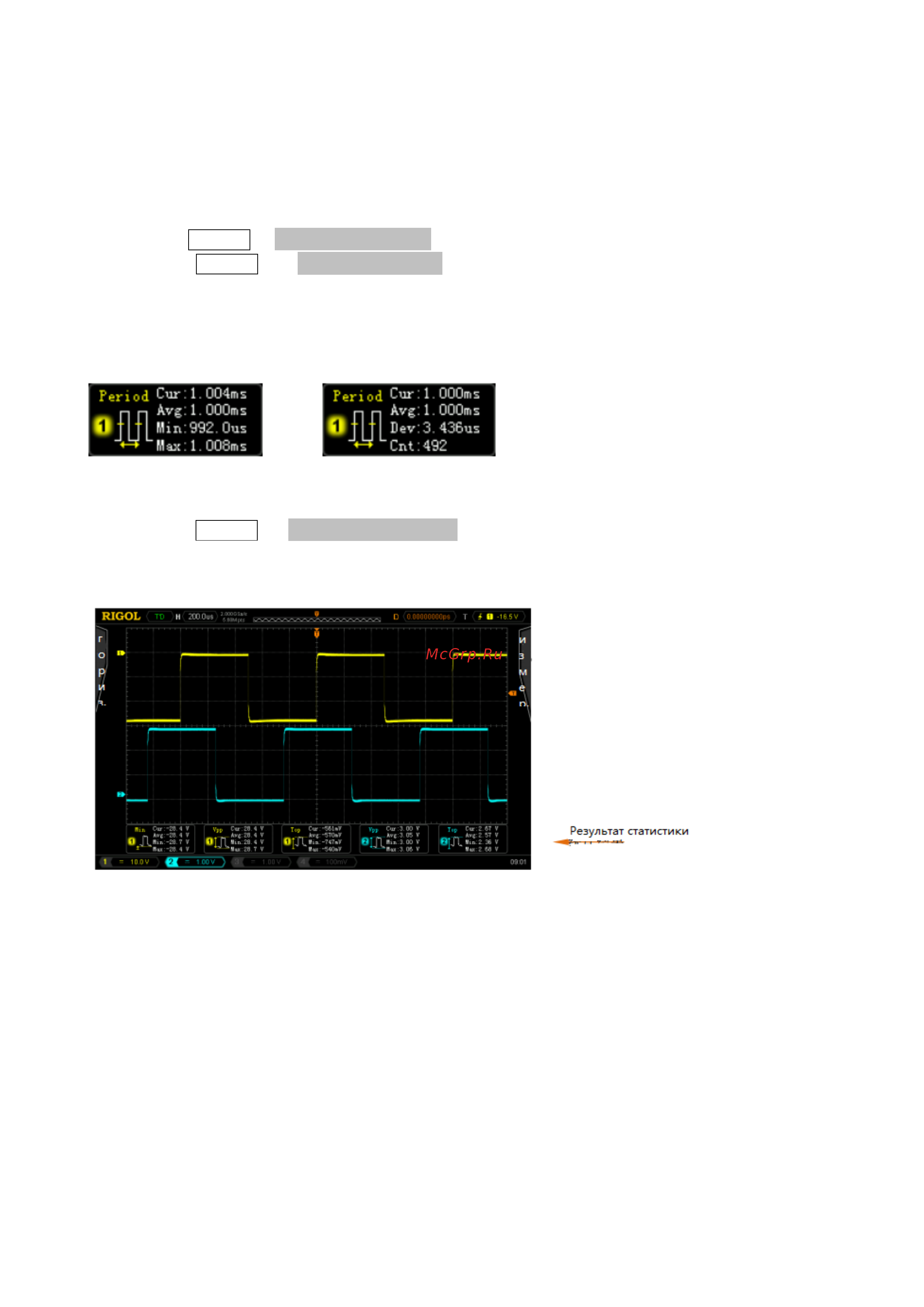

Функция статистики
Происходит подсчет и отображение текущего значения, среднего значения, минимального значения (или
среднеквадратичного отклонения) и максимального значения (или десятичная дробь) 5-ти последних
открытых результатов измерений.
Нажмите Measure → Функция статистики, включите или выключите функцию статистики.
Нажмите Measure → Выбор статистики, выберите измерение “экстремального значения” или
“значение разности”. При измерении “экстремального значения” отображаются минимальное и
максимальное значения, при измерении “значения разности” отображается среднеквадратичное
отклонение и значение десятичной дроби.
Измерение “экстремального значения” Измерение “значения разности”
Нажав на Measure → Повторная статистика, можно удалить историю данных, а также произвести
повторную статистику.
