Rigol DS4022 [43/260] Запись осциллограмм
![Rigol DS4034 [43/260] Запись осциллограмм](/views2/1472987/page43/bg2b.png)
1. Введение RIGOL
Руководство пользователя DS4000
21

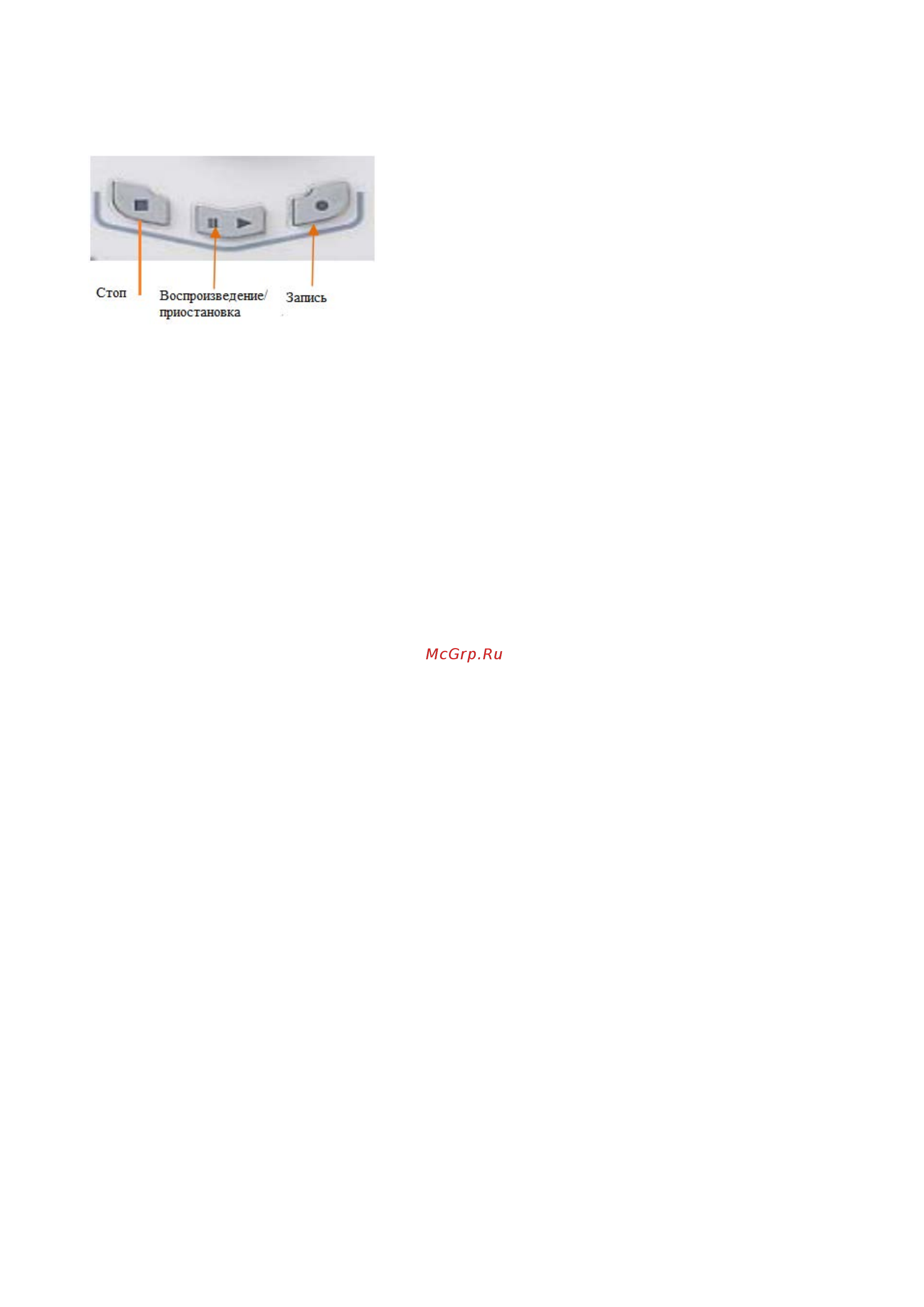

Запись осциллограмм
Воспроизведение / приостановка: в режиме стоп или приостановка нажатие на данную клавишу
приведет к воспроизведению осциллограммы, повторное нажатие приостановит воспроизведение. Индикатор
данной клавиши горит желтым цветом.
Стоп: нажатие на данную клавишу произведет остановку записываемых или воспроизводимых в данный
момент осциллограмм. Индикатор данной клавиши горит оранжевым цветом.
Запись: нажатие на данную клавишу запустит запись осциллограмм. Индикатор данной клавиши горит
красным цветом. Кроме того, индикатор данной клавиши горит при включенном нормально открытом
режиме записи.
