RIGOL 5. Запуск осциллографа
Руководство пользователя DS4000
14

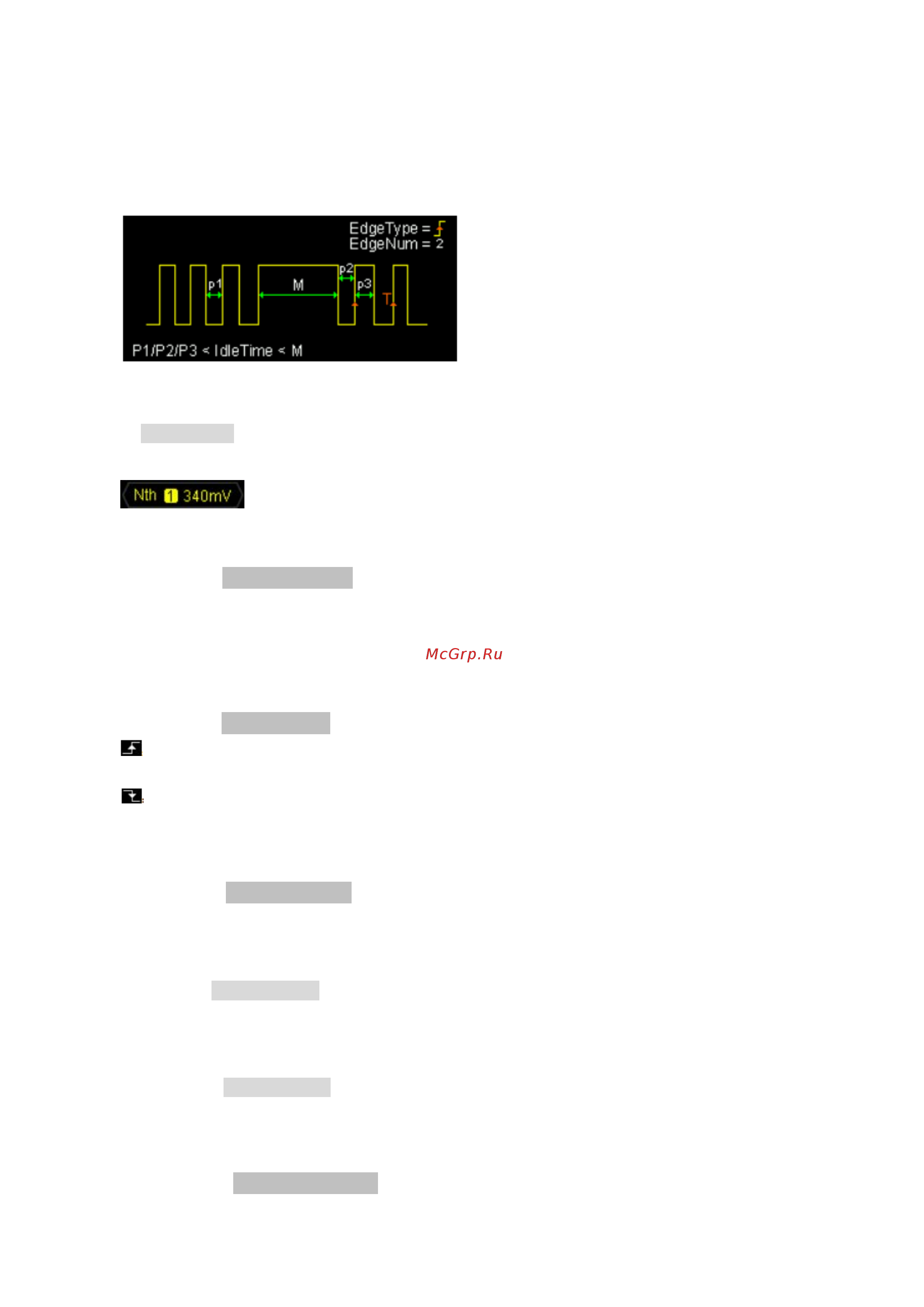

Запуск по N фронту
Запуск осуществляется по N-ному фронту по истечении установленного времени ожидания, как показано на
рисунке ниже.
Тип запуска:
Нажав Тип запуска, выберите “Запуск по N-ному фронту”. В это время в правом верхнем углу экрана
появится информация о настройках запуска, как показано на нижеследующем рисунке.
Выбор источника:
Нажав на клавишу Выбор источника, выберите CH1-CH4 в качестве источника запуска. Текущий источник
отображается в правом верхнем углу экрана.
Внимание: только при выборе канала с подсоединенным сигналом в качестве источника запуска можно
добиться стабильного запуска.
Типы фронтов:
Нажав на клавишу Типы фронтов, выберите любой фронт входного сигнала для запуска.
• : запуск по переднему фронту входного сигнала, запуск осуществляется, когда уровень напряжения
удовлетворяет установленному уровню запуска.
•
: запуск по заднему фронту входного сигнала, запуск осуществляется, когда уровень напряжения
удовлетворяет установленному уровню запуска.
Время ожидания:
Нажав на клавишу Время ожидания, настройте время ожидания до начала отсчета N-ного фронта запуска.
Допустимый диапазон настройки от 40 нс до 1 с.
Номер фронта:
Нажмите кнопку Номер фронта для установки параметра номера фронта «N». Диапазон настройки от 1 до
65535.
Метод запуска:
Нажав на клавишу Метод запуска, выберите среди типов запуска автоматический, обычный или единичного
действия в качестве метода запуска. Загорится соответствующий индикатор текущего типа запуска.
Настройка запуска:
Нажав на клавишу Настройка запуска, настройте параметры данного вида запуска: тип связи запуска,
