5. Запуск осциллографа RIGOL
Руководство пользователя DS4000
13

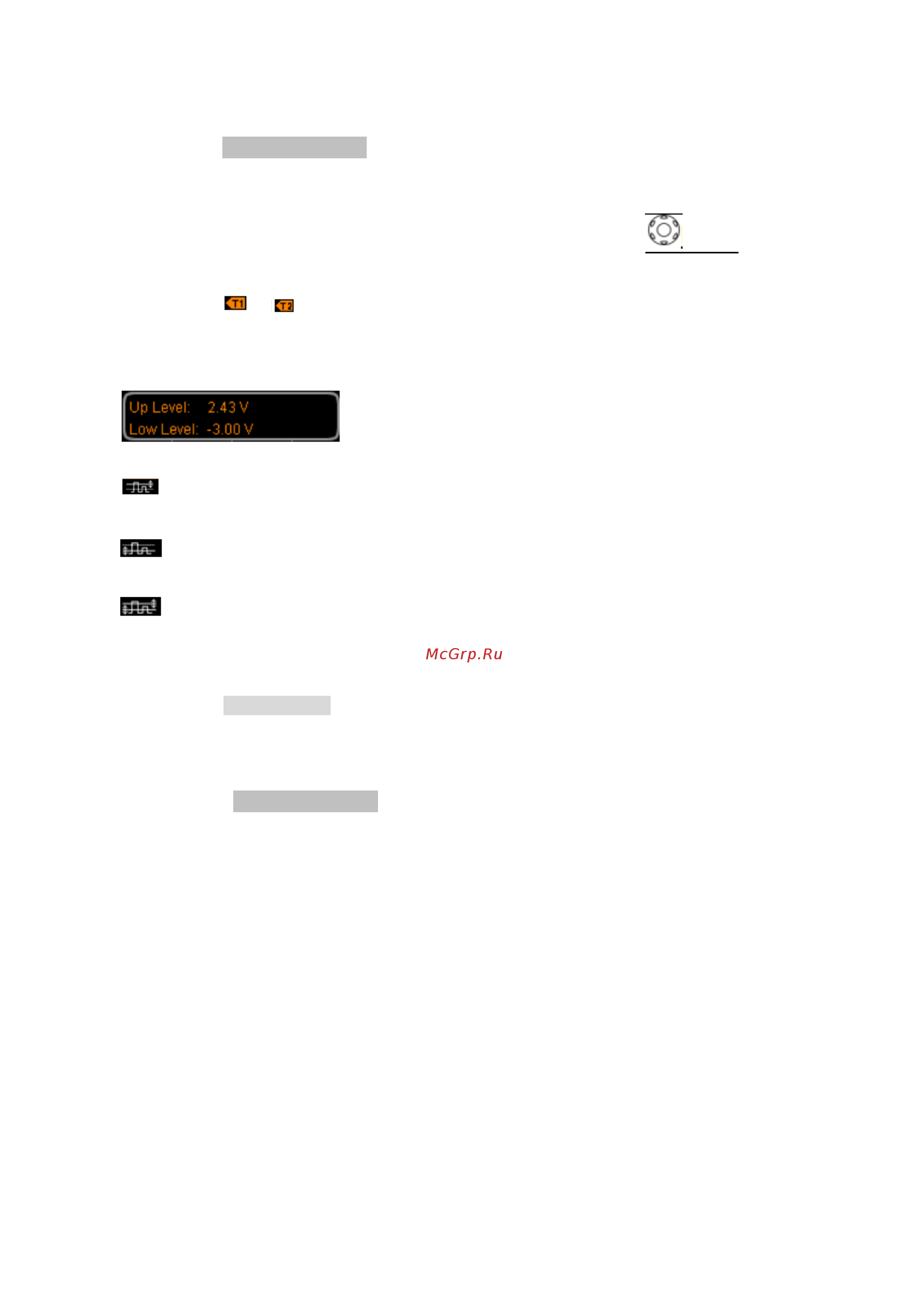

Вертикальное окно:
Нажав на клавишу Вертикальное окно, выберите необходимый тип вертикального окна, обратите внимание,
что в меню “Недостаток амплитуды ширины импульса”, нажимая на ручку управления запуском, Вы также
можете переключить тип “вертикального окна”.
Вы можете выбрать границу уровня запуска, затем при помощи Триггер
LEVEL отрегулировать
уровень запуска, в процессе регулирования на экране могут появиться две оранжевые линии уровня запуска
и условные знаки ( и ), которые будут двигаться вверх / вниз в соответствии ручке управления. В то
же время в левом нижнем углу экрана будет отображаться текущее значение уровня запуска, по завершении
поворота ручки управления линии уровня запуска и условные знаки исчезнут примерно через 2 с.
При выборе различных типов вертикального окна различается и метод регулирования уровня запуска:
•
: регулируется только верхний предел уровня запуска. В процессе регулирования “Up Level”
изменяется в реальном времени, а “Low Level” находится без изменений.
•
: регулируется только нижний предел уровня запуска. В процессе регулирования “Low Level”
изменяется в реальном времени, а “Up Level” находится без изменений.
•
: одновременное регулирование верхнего и нижнего пределов уровня запуска. В процессе
регулирования “Up Level” и “Low Level” изменяются в реальном времени.
Метод запуска:
Нажав на клавишу Метод запуска, выберите среди типов запуска автоматический, обычный или единичного
действия в качестве метода запуска. Загорится соответствующий индикатор текущего типа запуска.
Настройка запуска:
Нажав на клавишу Настройка запуска, настройте параметры данного вида запуска: тип связи запуска,
задержку запуска и снижение уровня шума.
