Запуск по протоколу CAN
Запуск производится по установленному типу кадра данных. При использовании режима запуска по CAN
необходимо установить источник сигнала, скорость сигнала и тип сигнала запуска. На нижеследующей схеме

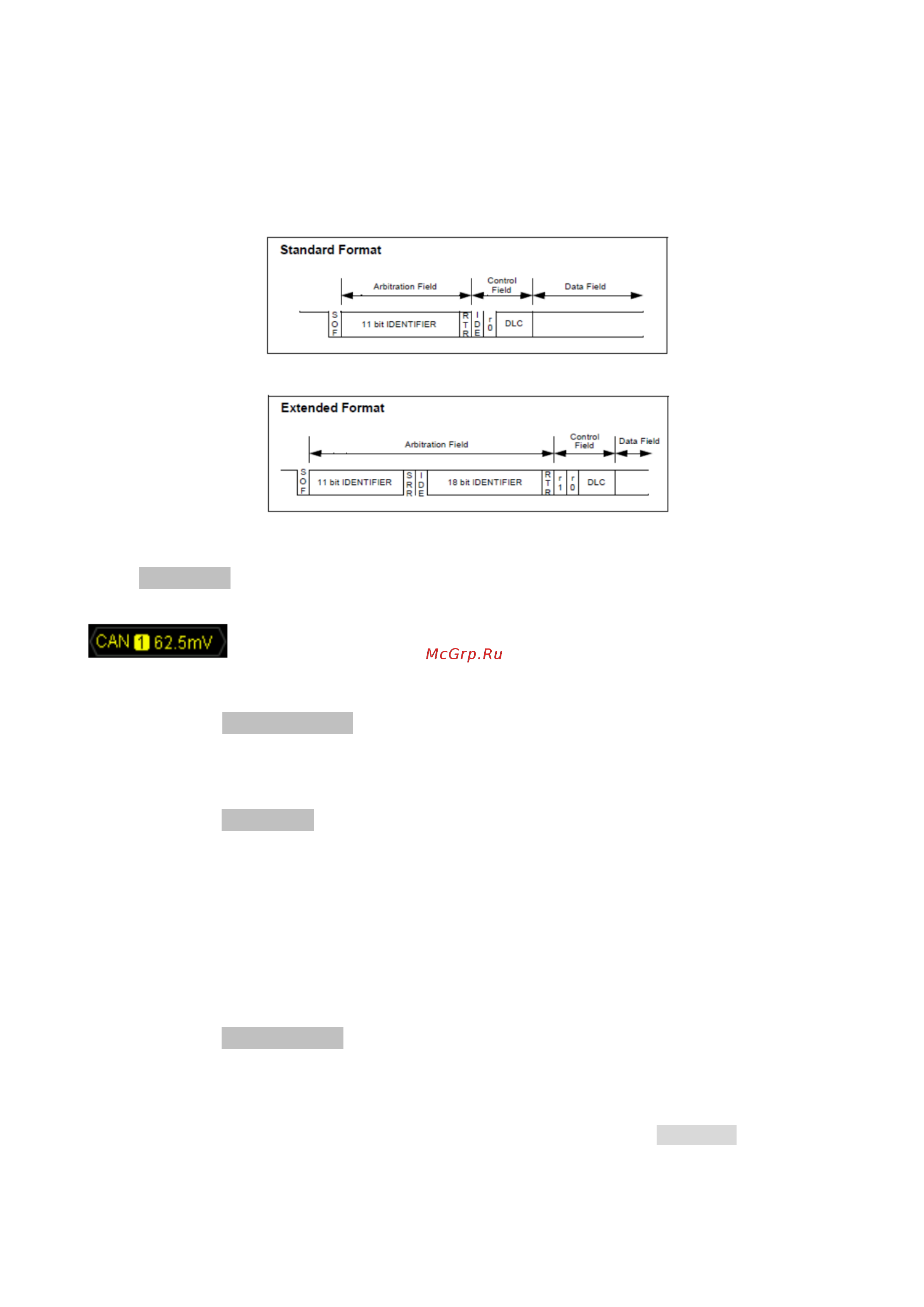

изображены стандартный и расширенный форматы кадров данных шины CAN.
Тип запуска:
Нажав Тип запуска, выберите “CAN”. В это время в правом верхнем углу экрана появится информация о
настройках запуска, как показано на нижеследующем рисунке.
Выбор источника:
Нажав на клавишу Выбор источника, выберите CH1-CH4 в качестве источника запуска. Текущий источник
отображается в правом верхнем углу экрана.
Тип сигнала:
Нажав на клавишу Тип сигнала, выберите необходимый тип сигнала.
• Rx: полученных сигнал от сигнального провода CAN.
• Tx: передаваемый сигнал от сигнального провода CAN.
• CAN_H: действительный сигнал шины CAN_H.
• CAN_L: действительный сигнал шины CAN_L.
• Дифференциальный: сигнал дифференциальной шины CAN при соединении дифференциального
пробника с аналоговым каналом.
Условия запуска:
Нажав на клавишу Условия запуска, выберите необходимые условия запуска.
• Начало кадра: запуск по стартовому биту кадра данных.
• Конец кадра: запуск по стоповому биту кадра данных.
• Тип кадра: после выбора данного режима нажатием экранной клавиши Тип кадра можно выбрать
«кадр данных», «удаленный кадр», «кадр ошибки» или «кадр перегрузки». Кроме “кадра перегрузки” и
“кадра ошибки” для других кадров можно настроить нижеследующие параметры:
