6. Проведение измерений RIGOL
Руководство пользователя DS4000
7
операций.
4. Нажмите на клавишу
, при помощи можно отрегулировать вертикальную шкалу результатов
операций.
5. Нажмите на клавишу Противофаза, включите или отключите отображение противофазы результатов
операций.
6. Нажмите на клавишу Пороговая величина A, при помощи можно настроить пороговое значение
источника А логических операций.
7. Нажмите на клавишу Пороговая величина В, при помощи можно настроить пороговое значение
источника В логических операций.
8. При помощи Горизонтально
POSITION и Горизонтально SCALE также можно
отрегулировать горизонтальное смещение и горизонтальную шкалу результата вычислений.

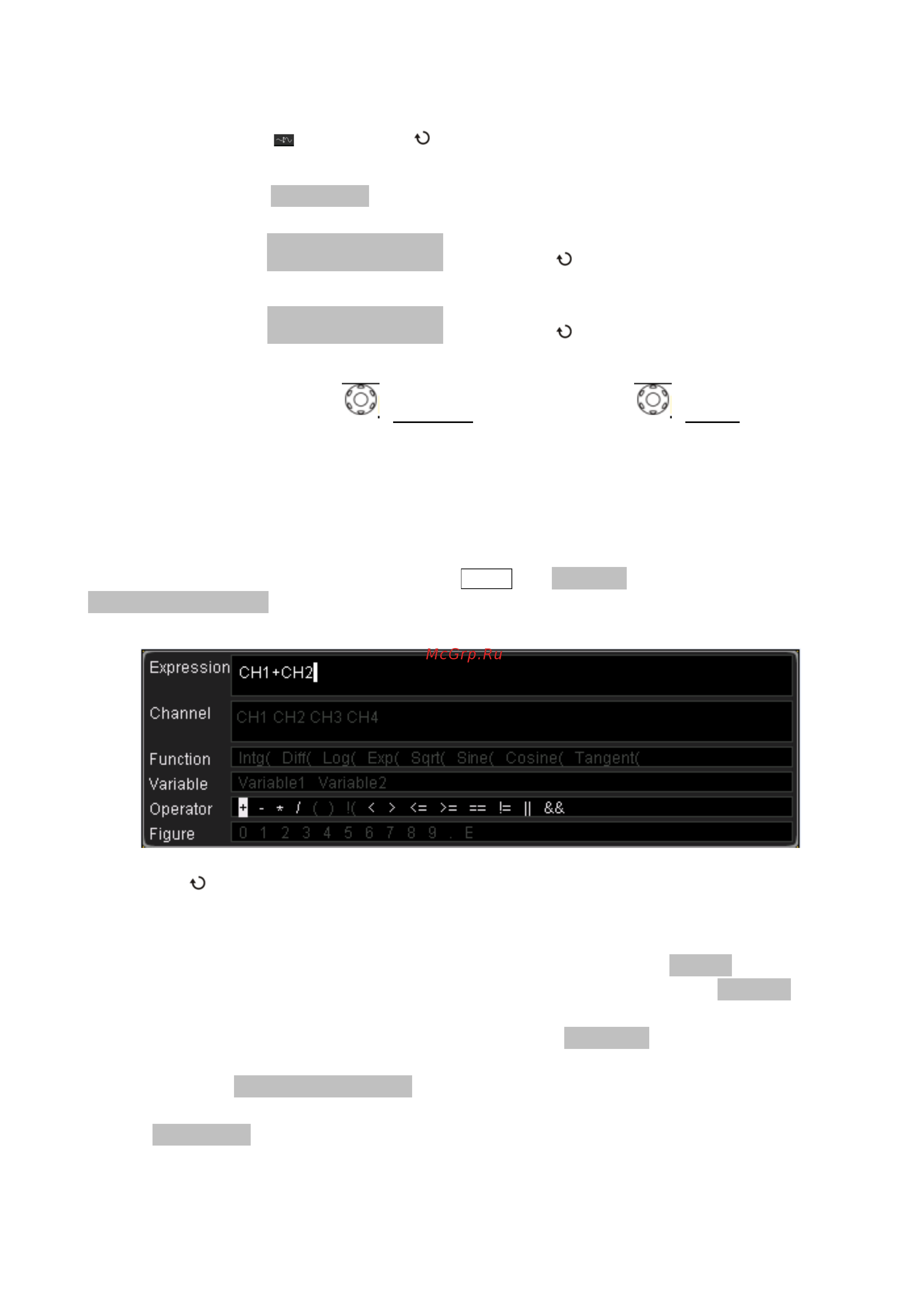

Высшие вычисления
MSO4000/DS4000 предоставляет функцию высших вычислений, где пользователю разрешается установить
собственную операционную функцию. Нажмите MATH → Операции → Сложные вычисления →
Операционная формула → Включить, на экране появится окно редактирования, как на нижеследующем
рисунке.
Поворачивая
, можно выбрать любой пункт из “вариант канала”, “вариант функции”, “переменная”,
“символ операции” и “число” (если в данный момент они доступны для выбора), затем нажмите на ручку
управления и выбранный пункт будет отображаться в строке ввода “выражение” справа.
В процессе редактирования выражения Вы в любой момент, нажав на клавишу Удалить, можете удалить
символ, находящийся слева от курсора в строке ввода, также можете, нажав на клавишу Обнулить, уда лить
все символы в строке ввода.
По завершении редактирования выражения нажмите на клавишу Применить, осциллограф на основании
установленного Вами выражения будет производить вычисления и отображать результат. Внимание: после
“применения” меню Операционная формула автоматически будет отключена, но заданное Вами выражение
будет отображаться в нижней части экрана в качестве справочной информации. Вы также можете, нажав на
клавишу Противофаза, включить или отключить отображение противофазы результатов вычислений.
Ниже следует описание содержания окна редактирования:
