4. Настройка системы дискретизации RIGOL

Руководство пользователя DS4000

Частота дискретизации

Дискретизация – это процесс, когда осциллограф конвертирует аналоговый сигнал в цифровой сигнал в

соответствии с определенными временным интервалом, а также производит последовательное сохранение.

Частотой дискретизации является обратная величина данного временного интервала.

Sample Rate = 1/∆t

Частота дискретизации данного осциллографа достигает 4G Sa/s. Внимание: частота дискретизации

отображается на строке состояния в верхней части экрана и в меню Частота дискретизации, ее можно

изменить, регулируя горизонтальную временную развертку (s/div) через Горизонтально SCALE или

изменяя “Глубину памяти”.

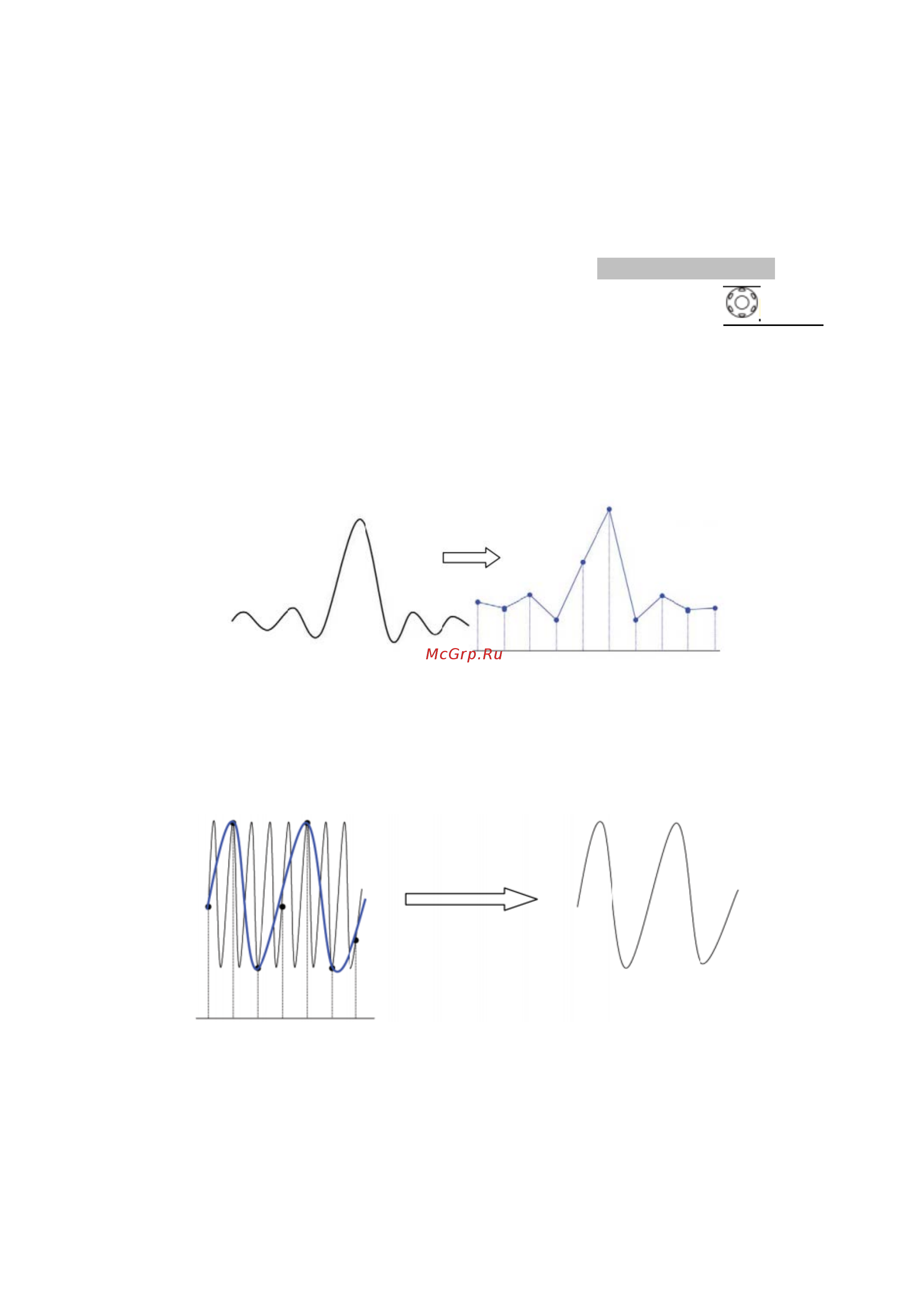

Чрезмерно низкая частота дискретизации повлияет на формирование осциллограммы следующим образом:

1. Искажение осциллограммы: слишком низкая частота дискретизации приведет к потере некоторых

деталей осциллограммы, это образует большое различие между отображаемыми волнами осциллограммы и

реальным сигналом.

2. Наложения в осциллограмме: если частота дискретизации меньше, чем удвоенная частота

фактического сигнала (частота Найквиста), то частота осциллограммы при ее формировании на основе

захватываемых образцов будет меньше частоты фактического сигнала. Наиболее часто встречающееся

наложение – это колебания в области быстрого фронта.
