7. Декодирование протоколов RIGOL
Руководство пользователя DS4000
17
Декодирование I2C (опция)

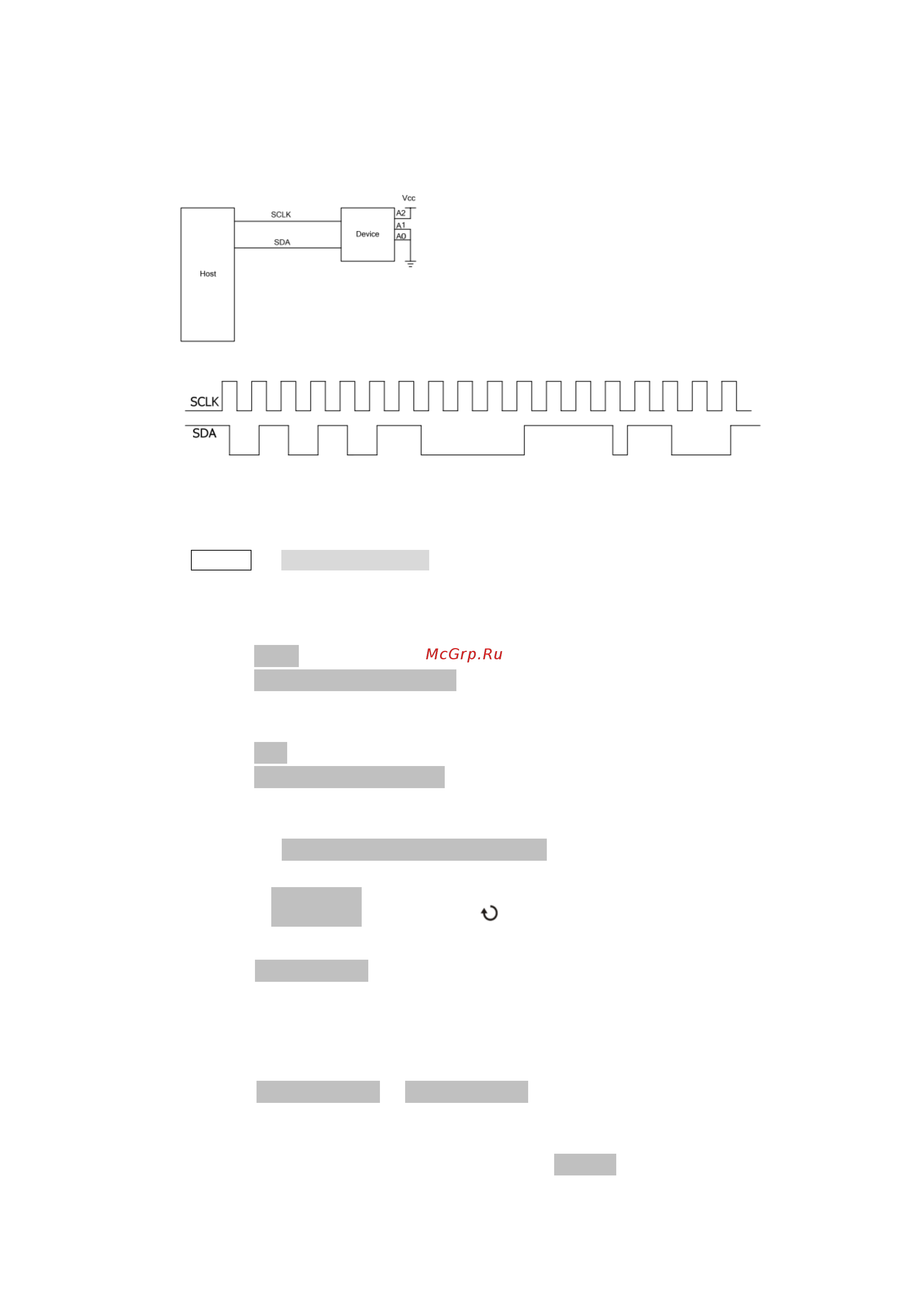

Последовательная шина I2C сформирована комбинацией линии синхросигнала (SCLK) и линии данных
(SDA).
SCLK: дискретизация SDA производится на переднем или заднем фронте синхросигнала.
SDA: обозначает канал данных.
Нажмите Decode1 → Тип декодирования, выберите “I2C”, откроется меню функции декодирования
I2C.
1. Настройка SCLK
Нажав на клавишу SCLK, выберите любой канал (CH1-CH4) в качестве канала синхросигнала.
Нажав на клавишу Пороговая величина SCLK, настройте пороговую величину канала синхросигнала.
2. Настройка SDA
Нажав на клавишу SDA, выберите любой канал (CH1-CH4) в качестве канала данных.
Нажав на клавишу Пороговая величина SDA, настройте пороговую величину канала данных.
3. Настройка параметров, имеющих отношение к отображению
Нажав на клавишу Отображение системы счисления, выберите формат отображения шины:
шестнадцатеричная система счисления, десятичная система, двоичная система или ASCII.
Нажав на клавишу Отклонение, при помощи можно отрегулировать позицию вертикального
отображения шины.
Нажав на клавишу Состояние BUS, включите или отключите отображение шины.
4. Список декодирования
В списке декодирования отображаются данные после декодирования и соответствующее время,
направленность данных и информация о ID и ACK.
Нажав на клавиши Список событий → Список событий, выберите “Включить” (обратите внимание на
то, что данное действие возможно только, когда “Состояние BUS” включено), это позволит войти в
интерфейс списка декодирования, как показано на нижеследующем изображении. Если в данный момент
в прибор уже вставлена флэш-карта, нажав на клавишу Экспорт, пользователь может перенести
перечень данных на внешнюю флэш-карту в формате CSV.
