RIGOL 7. Декодирование протоколов
Руководство пользователя DS4000
18

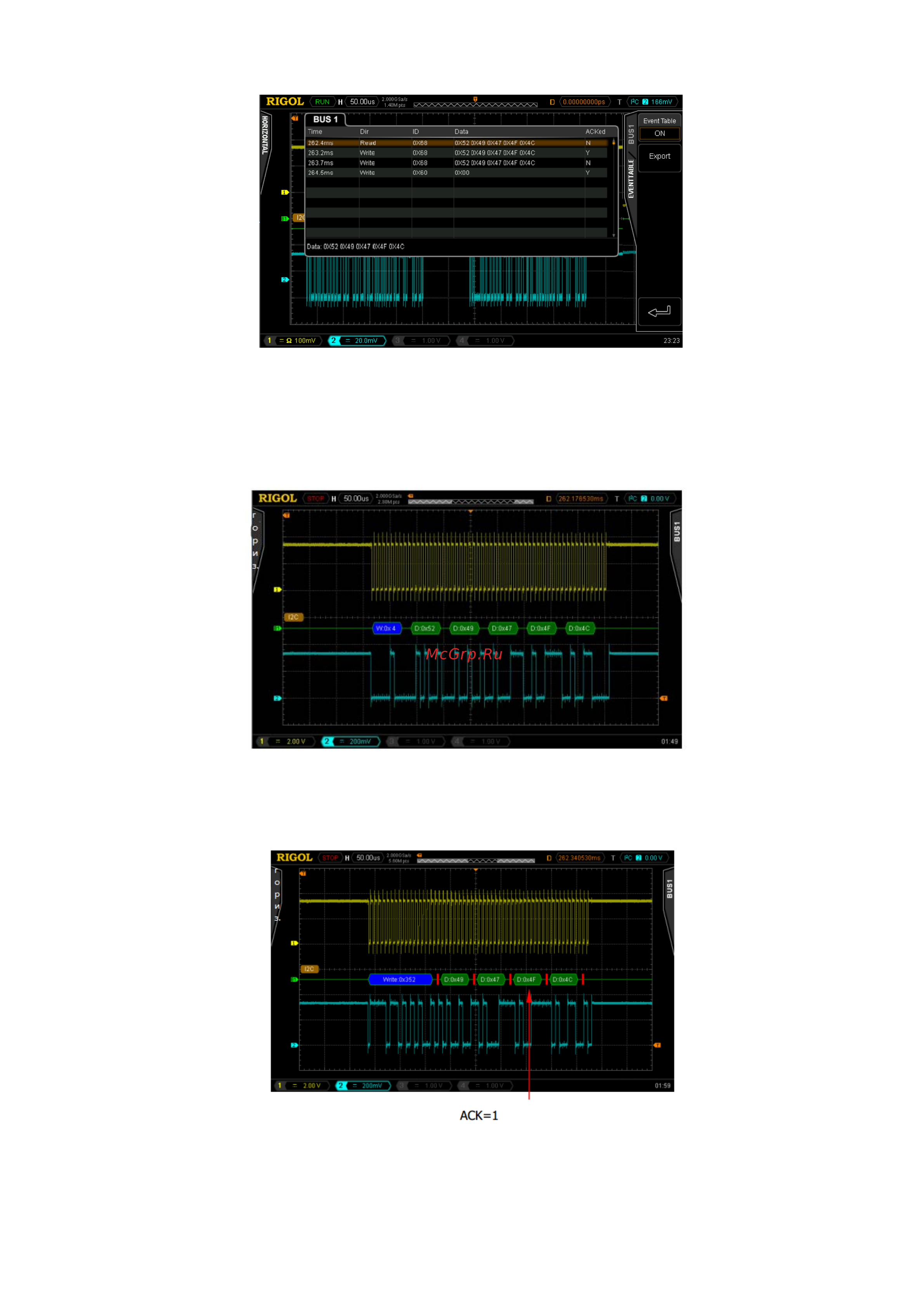

5. Отображение ошибки при декодировании
В данных одного кадра шины I2C содержится информация об адресе, при помощи синего блока
отображается адрес ID, в блоке ID данных при помощи “Write” обозначается написание адреса, “Read”
обозначает чтение адреса.
Когда ACK (ACKnowledge Character, знак подтверждения) не достаточен, появится информация об
ошибке красного цвета, как показано на нижеследующем изображении.
