Запуск по ширине импульса
Это запуск при положительном или отрицательном импульсе установленной ширины (длительности).
Тип запуска:
Нажав на клавишу Тип запуска, выберите “Запуск по ширине импульса”. В это время в правом верхнем углу
экрана будет отображена информация о настройке запуска, как показано на нижеследующем рисунке.
Выбор источника:
Нажав на клавишу Выбор источника, выберите CH1-CH4, EXT, EXT/5 или городскую электросеть в
качестве источника запуска. Текущий источник отображается в правом верхнем углу экрана.
Внимание: только при выборе канала с подсоединенным сигналом в качестве источника запуска можно
добиться стабильного запуска.
Условия импульса:
Нажав на Условия импульса, выберите необходимые условия импульса.
• : запуск, когда положительная ширина импульса превышает заданную настройку ширины
импульса.
•
: запуск, когда положительная ширина импульса ниже заданной настройки ширины импульса.
•
: запуск, когда положительная ширина импульса превышает нижний предел заданной настройки
ширины импульса, а также ниже верхнего предела заданной настройки импульса.
•
: запуск, когда отрицательная ширина импульса превышает заданную настройку ширины
импульса.
•
: запуск, когда отрицательная ширина импульса ниже заданной настройки ширины импульса.
• : запуск, когда отрицательная ширина импульса превышает нижний предел заданной настройки
ширины импульса, а также ниже верхнего предела заданной настройки импульса
Настройка импульса:

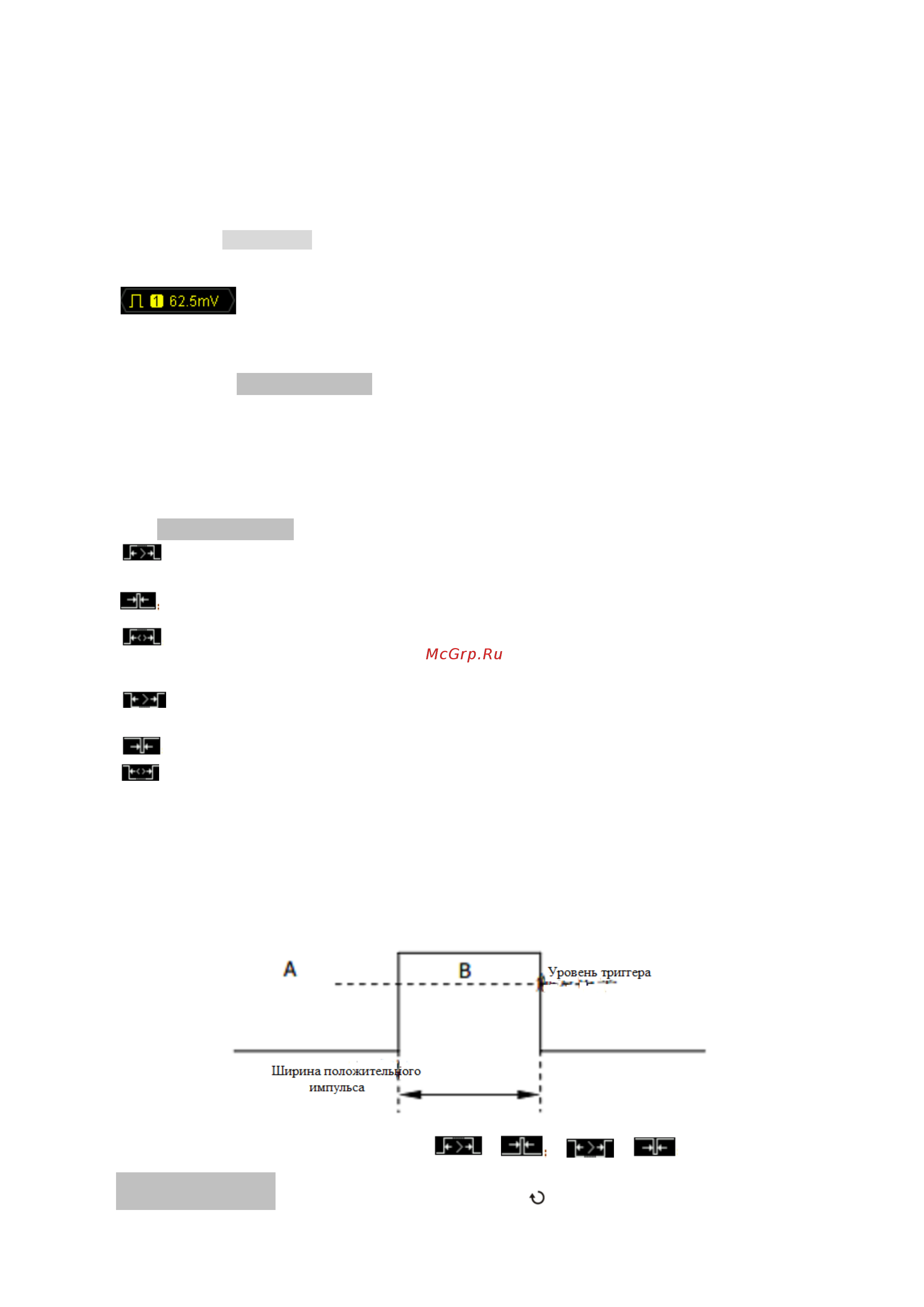

В данном осциллографе мы в качестве разницы во времени двух точек пересечения между уровнем триггера
и положительным импульсом установили ширину положительного импульса. Как показано на
нижеследующем рисунке:
• Когда условия импульса настроены как
, , , , нажмите на клавишу
Настройка импульса, при помощи ручки управления введите необходимое значение, диапазон
