RIGOL 4. Настройка системы дискретизации
Руководство пользователя DS4000
2
Методы получения осциллограммы
Данная функция используется при выборе способа формирования точки осциллограммы из точки
дискретизируемого сигнала.

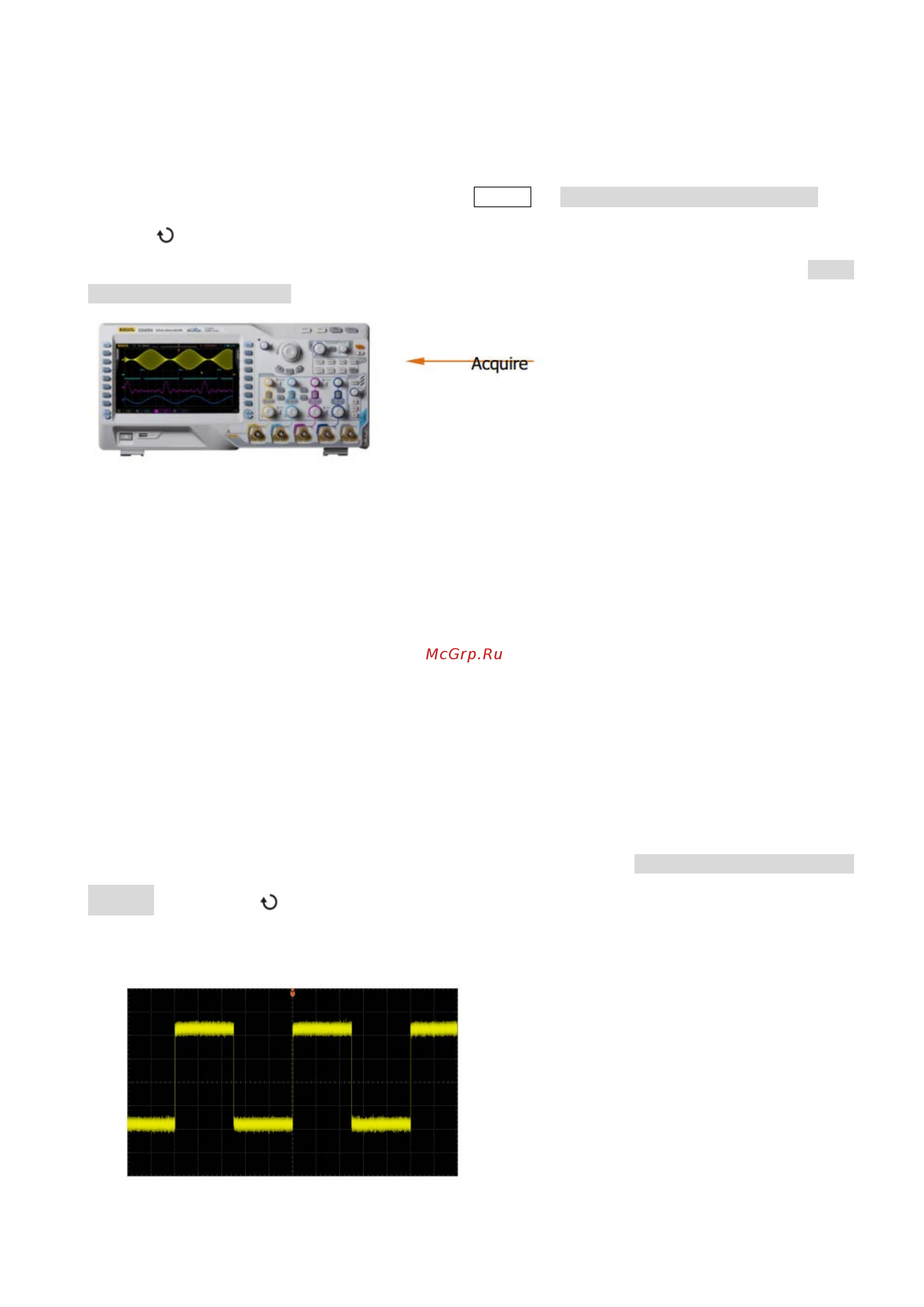

Нажмите на функциональное меню передней панели Acquire → Метод получения осциллограммы, при
помощи выберите необходимый метод получения (по умолчанию - обычный), затем нажатием на ручку
управления подтвердите выбор данного метода. Вы также можете, непрерывно нажимая на клавишу Метод
получения осциллограммы, переключать режимы.
Обычный
В этом режиме осциллограф формирует осциллограмму, захватывая образцы сигнала через равные
промежутки времени. Применительно к большинству осциллограмм использование данного способа дает
наилучшие результаты отображения.
Метод получения выравниванием
В этом режиме осциллограф производит выравнивание осциллограммы, полученной из большого количества
захваченных образов, с целью снижения сопутствующих помех входного сигнала и повышения
вертикального коэффициента разрешения. Чем больше количество выравниваемых образцов, тем меньше
помех и выше вертикальный коэффициент разрешения, но медленнее отклик отображаемой осциллограммы
на изменения в ней.
Диапазон настройки количества выравниваемых образцов от 2 до 8192, по умолчанию действует 2. После
выбора режима “Метод получения выравниванием” нажмите на меню Количество выравниваемых
образцов, при помощи задайте необходимое число. Шаг настройки кратен 2.
Осциллограмма, не прошедшая выравнивание:
