RIGOL 5. Запуск осциллографа
Руководство пользователя DS4000
2
Источник запуска

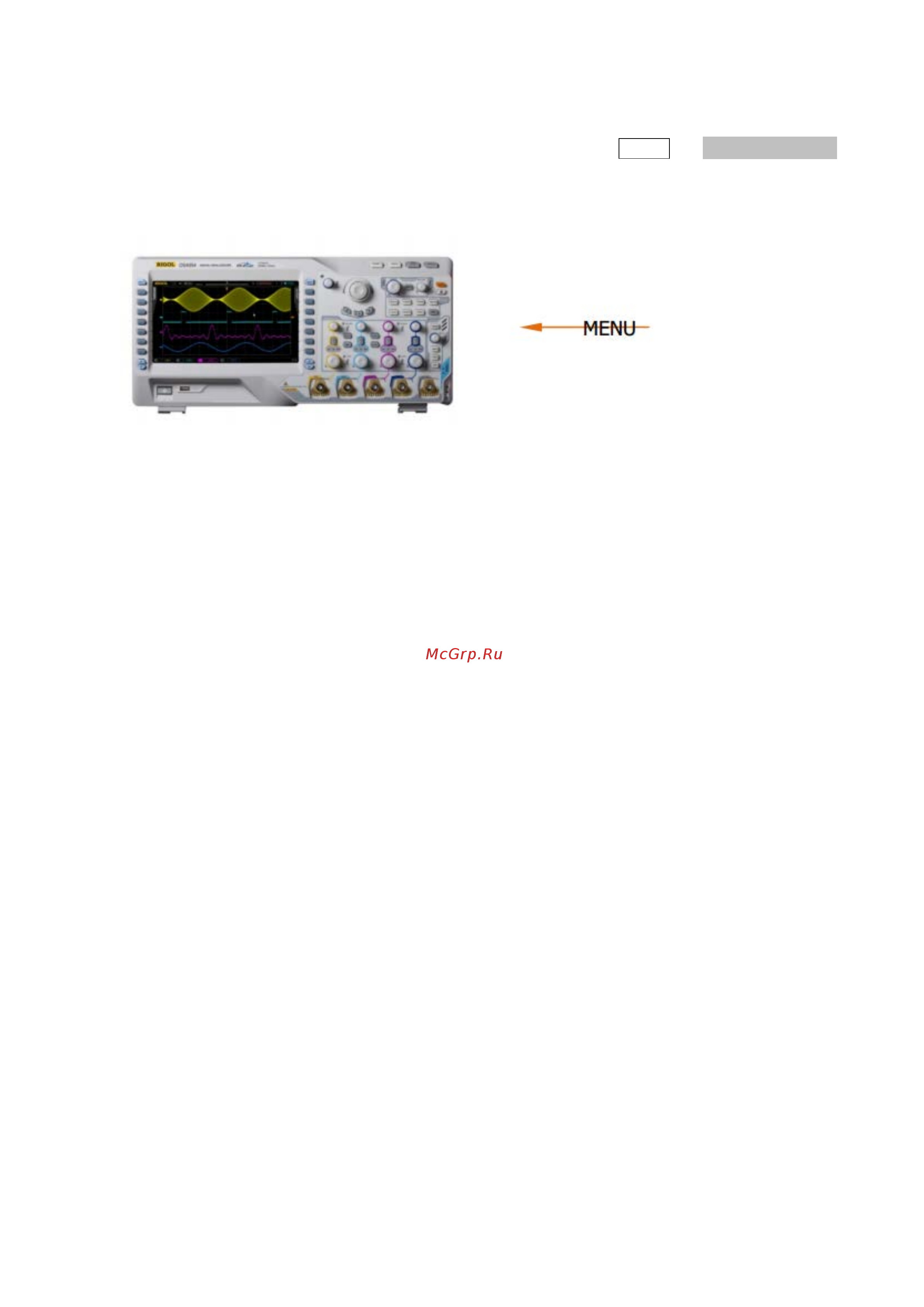

В зоне управления запуском (TRIGGER) на передней панели нажмите MENU → Выбор источника и
выберите необходимый источник запуска. Сигналы от аналоговых каналов CH1-CH4 и входа коннектора
внешнего запуска [EXT TRIG], а также городская электросеть (AC Line, источник переменного тока)
равнозначно могут быть источником запуска.
Вход аналогового канала:
Входной сигнал аналогового канала CH1-CH4 может являться источником запуска, выбранный канал,
несмотря на открытие или закрытие его входа, может нормально работать.
Вход внешнего запуска:
Источник внешнего запуска может использоваться для возбуждения на 5-ом канале одновременно с тем,
когда все 4 канала производят сбор данных. Сигнал запуска (к примеру: сигнал внешнего генератора
синхронизирующих импульсов, сигнал измеряемого электрического контура и др.) будет подсоединен к
источнику запуска EXT или EXT/5 через коннектор [EXT TRIG]. Вы можете настраивать условия запуска в
пределах уровня запуска от -0.8 В до +0.8 В.
Городская электросеть:
Сигнал запуска получается из входа источника переменного тока осциллографа. Такой источник запуска
может быть использован для отображения отношений между сигналом и (например, осветительное
оборудование) и динамическим электричеством (силовое оборудование). Например, стабильный запуск
выходного сигнала трансформаторной подстанции главным образом используется при соответствующих
измерениях в энергетической промышленности.
