Rigol DS4022 [82/260] Задержка запуска
![Rigol DS4034 [82/260] Задержка запуска](/views2/1472987/page82/bg52.png)
RIGOL 5. Запуск осциллографа
Руководство пользователя DS4000
6

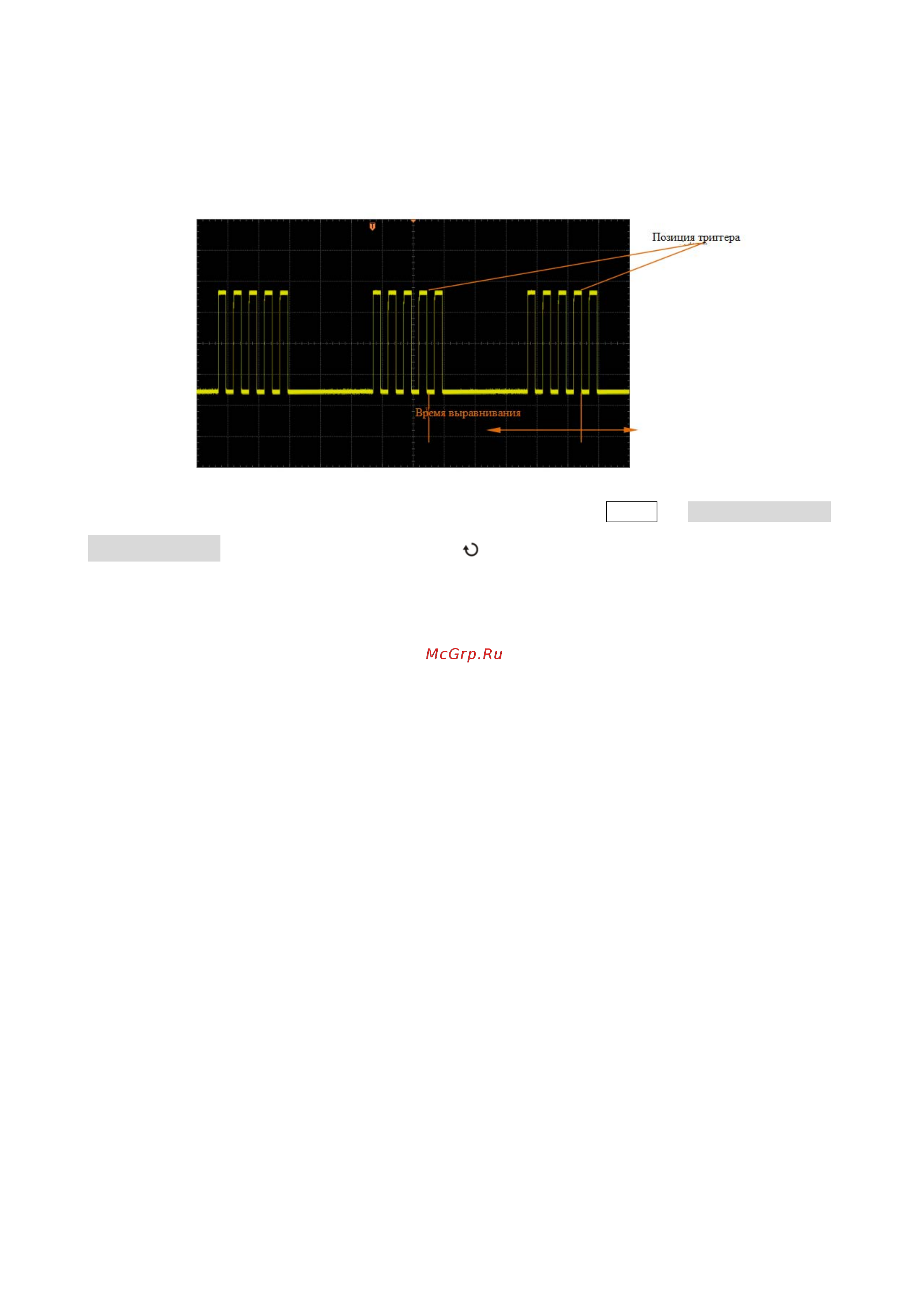

Задержка запуска
Задержка запуска позволяет стабилизировать сложные осциллограммы (например, последовательности
импульсов). Время задержки обозначает время ожидания повторного запуска осциллографа. Во время
задержки осциллограф не будет запускать триггер до завершения времени задержки.
В зоне управления запуском на передней панели (TRIGGER) нажмите MENU → Настройка запуска →
Задержка запуска, при помощи ручки управления изменяйте время выравнивания (по умолчанию это
100 нс) вплоть до стабильного запуска сигнала. Допустимый диапазон регулирования времени выравнивания
от 100 нс до 10 с.
