6. Проведение измерений RIGOL
Руководство пользователя DS4000
21
История измерений
При желании просмотреть историю данных измерений нажмите Measure → История измерений →
История измерений → “Включить”. Существует 2 формы отображения истории данных измерений:
Схема: отображение последних открытых, максимум 10 ближайших результатов измерений по 5
пунктам в форме схемы. Все точки измерений соединены методом линейной интерполяции.
Таблица: отображение последних открытых, максимум 10 ближайших результатов измерений по 5
пунктам в форме таблицы.

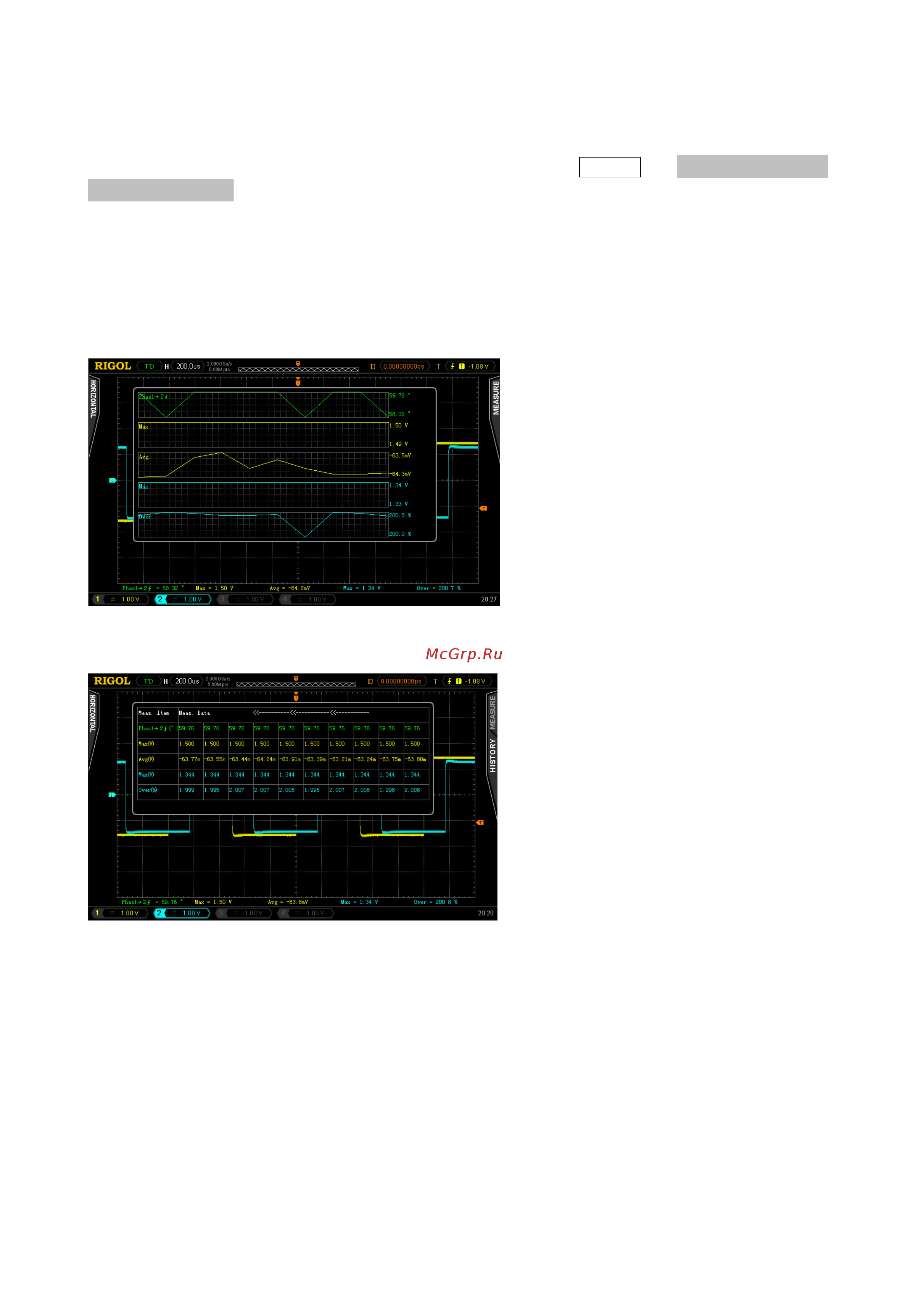

История измерений (схема):
История измерений (таблица):
